Clips/grampos ferroviários

Início » Os nossos produtos » Fixação de trilho ferroviário » Clips/grampos ferroviários

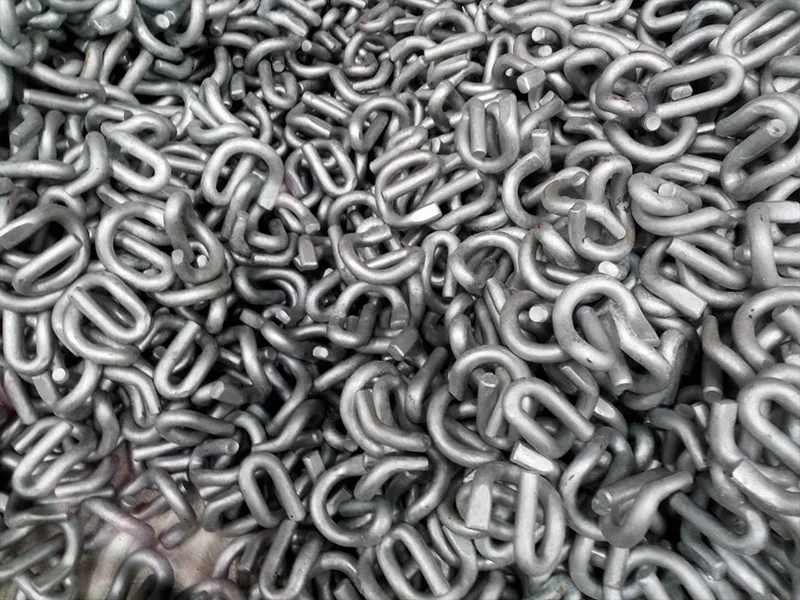

Elastic Rail Clip

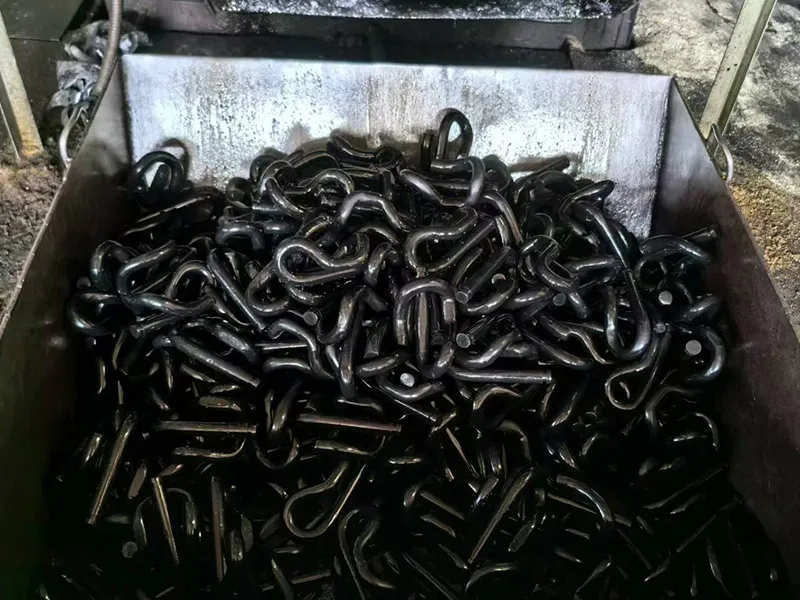

1. Estamos envolvidos na fabricação e fornecimento de produtos de clip/grampo elástico ferroviário que são utilizados exclusivamente em ferrovias. Fabricado com matérias primas de qualidade superior, estes clips/grampos elástico ferroviário são concebidos com alta precisão oferecendo alta resistência à tração e resistência a corrosão. Os nossos produtos podem ser personalizados mediante requisito dos clientes a um preço desejado.

Universalmente aceito no sector ferroviário, clip/grampo elástico ferroviário fornece fixação de alto desempenho para o trilho, juntamente com a facilidade de instalação.

Com tecnologia da patente de ambos os fabricantes (Pandrol e Vossloh) se tornou disponível para o mercado de abastecimento público, a SUYU vinculou-se com os fabricantes de qualidade respeitável para oferecer uma gama de custo eficaz de clip elástico ferroviário para atender a diferente seções e aplicações de trilho bem como braçadeira de tensão SKL selecionado.

Controle dimensional rigoroso, bem como o uso de mola de aço de alta qualidade, garante que o clipe/grampo elástico ferroviário e outros fixadores elástico ferroviário fornecidas pela SUYU estejam dentro dos limites especificados visando atender as necessidades dos clientes.

Nós somos extremamente capazes de produzir clip/grampo elástico ferroviário para cada tipo de requisito de carga de eixo e carga de pé a fim de fixar os trilhos de madeira, aço ou dormentes de concreto. Nós dispomos de vários tipos de clip/grampo elástico ferroviário com diâmetro do tamanho da barra de aço de 12mm a 20mm. Nós fabricamos diferentes tipos de clip/grampo elástico ferroviário com o pé plano para uma ampla linha de bitola, tendo a carga de pé de 850kgf a 1100kgf, e são capazes de fornecer qualquer tipo de carga de pé e carga de eixo para fixar os trilhos em madeira, aço ou dormente de concreto.

Especificações técnicas do Clip/grampo elástico ferroviário
Diâmetro Peso (Kg) Carga de pé
12mm 0.18 200-400
14mm 0.30 400-600
16mm 044 500-700
18mm 0.60 800-1000
20mm 0.78 1100-1400

Quando a deflexão da mola de aço for 9.1mm, a fadiga de vida é de até 5 milhões de ciclo sem quebra.
Material: 60Si2MnA
Superfície: Plana, pintura preta, pintura vermelha
Mínima quantidade de encomenda: 5000PCS
Embalagem: Sacos de plástico e paletes de madeira ou de acordo com os requisitos dos clientes.

Elastic Rail Clip

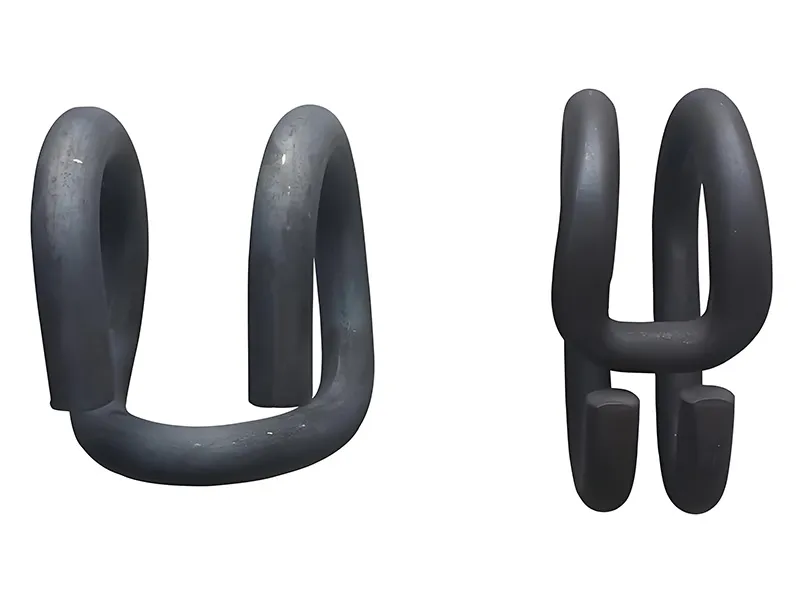

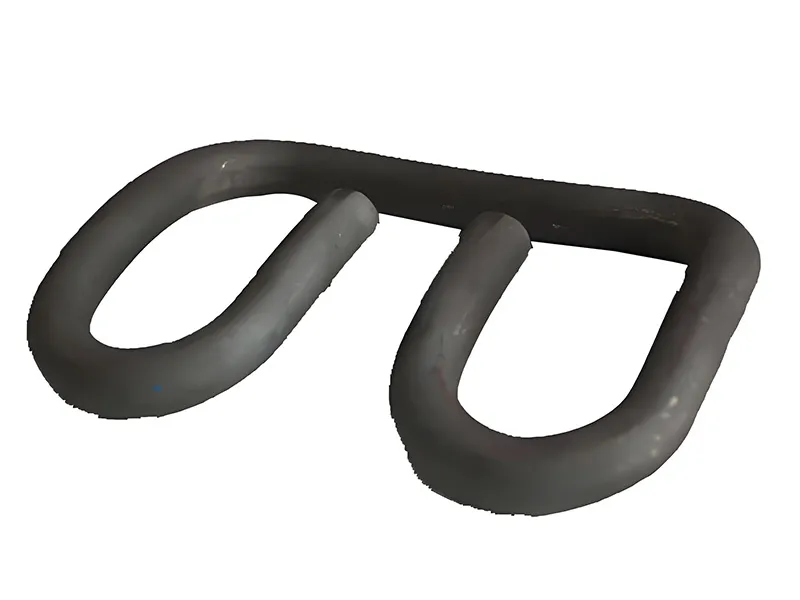

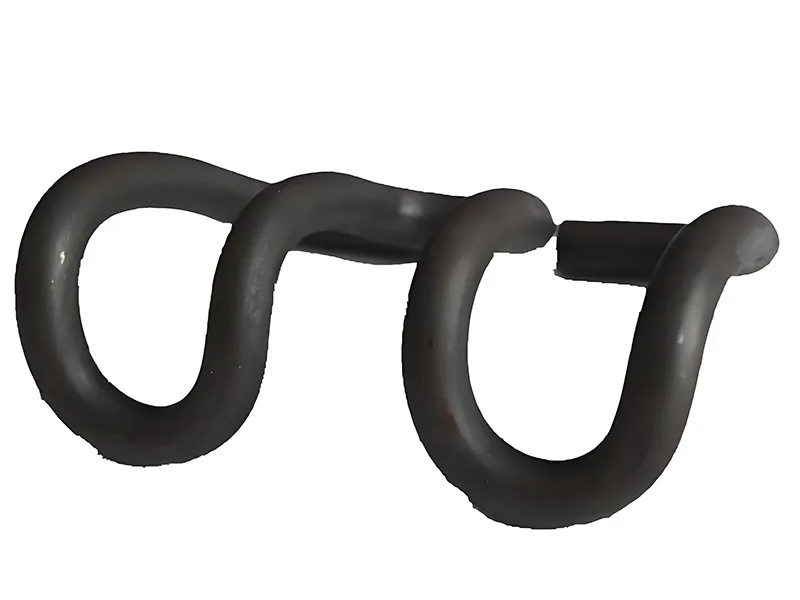

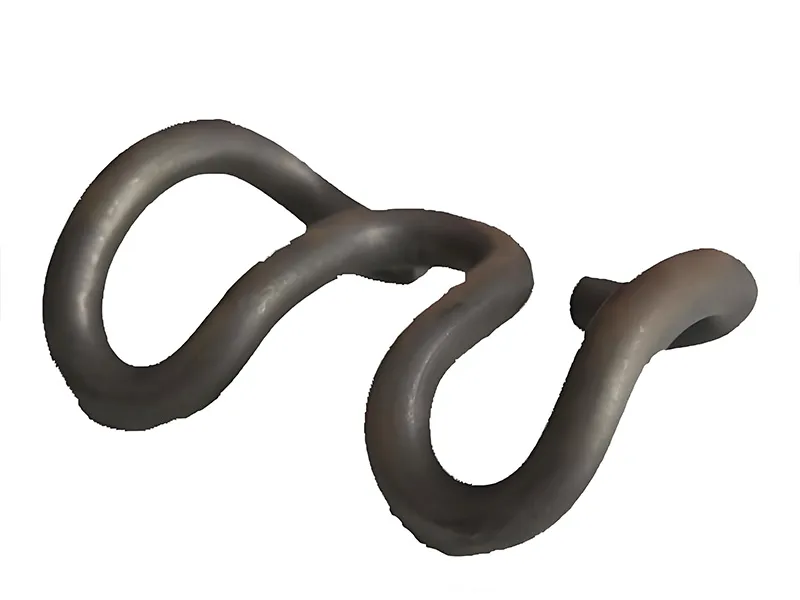

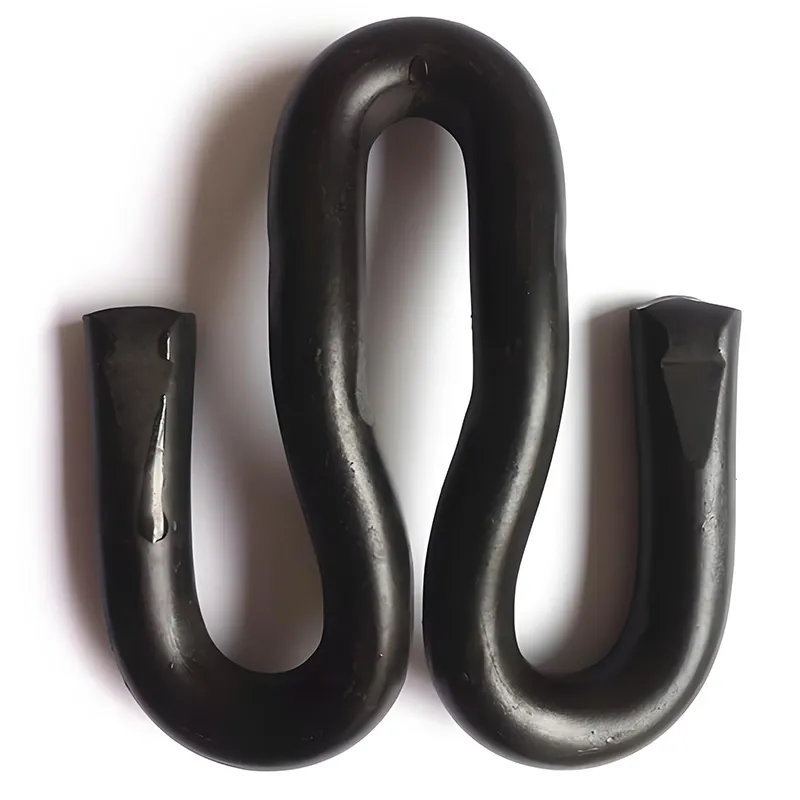

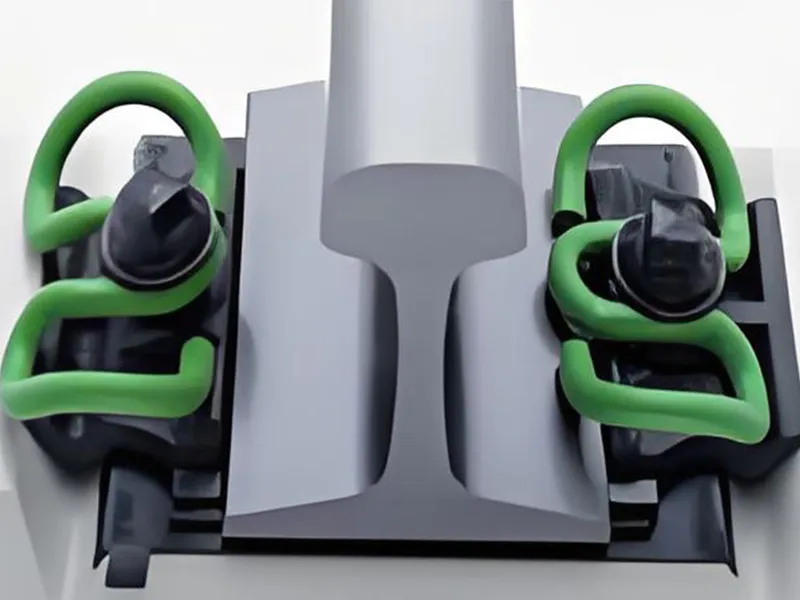

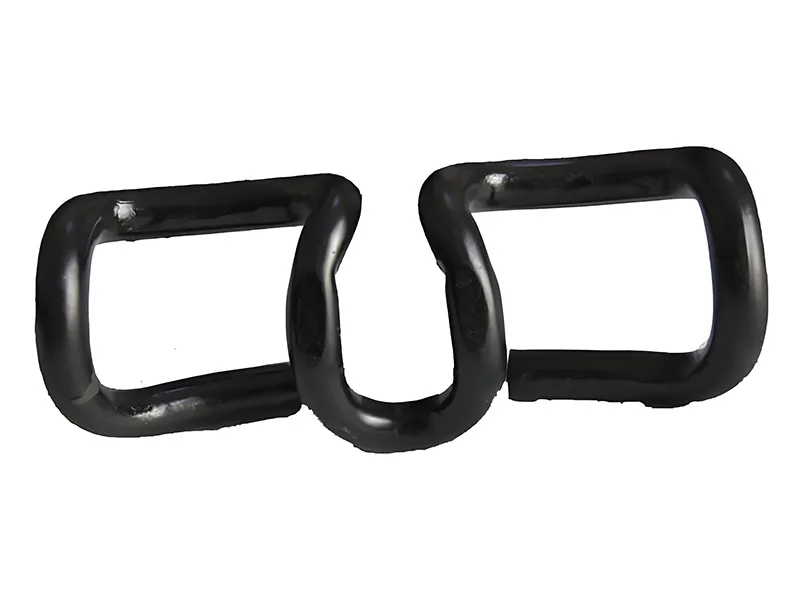

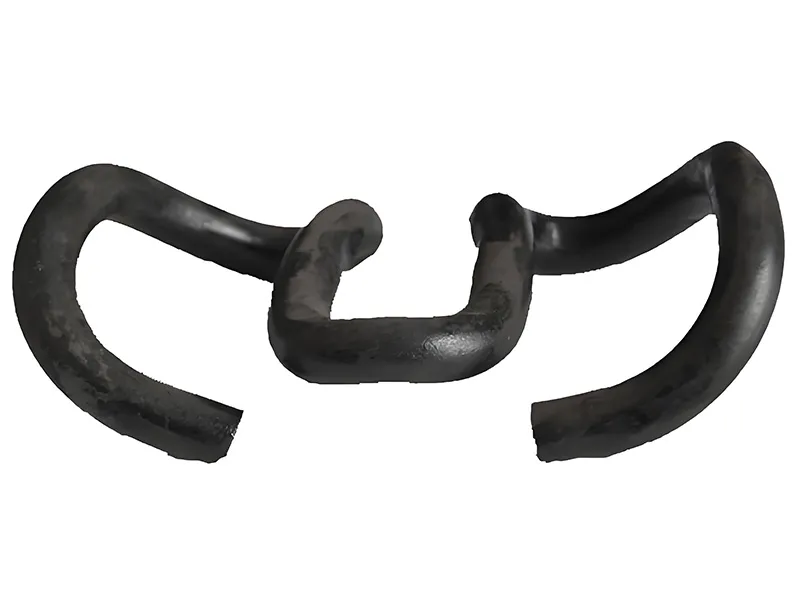

2. Nós somos o principal fabricante e exportador de braçadeira de tensão SKL, que garante isolamento elétrico do trilho no seu apoio. Estes grampos de tensão são principalmente utilizados para manter a elasticidade do trilho em seu suporte, tanto em direções transversais e verticais. Nós fornecemos um dispositivo de fixação e suporte para trilho, compreendendo uma tabela que define apoio para o trilho e um ressalto saliente de cada lado da referida mesa. Um coxim interposto entre o trilho e o suporte de mesa, um clipe de isolamento tendo uma cooperação corporal com o ressalto e um rolamento de parcela de nariz contra o flange do trilho, com elasticidade de fita é capaz de ser produzida, e o equipamento de fixação se estende através das aberturas do corpo do grampo elástico ferroviário e da fita.
O nosso clip/grampo elástico ferroviário é um clip capaz de ser aferrolhado com clip de resistência permanente elevada. Este clip ferroviário é especialmente aplicado na construção ferroviária com dormentes de concreto com o diâmetro de 13mm a 15mm, variando de SKL1, SKL2, SKL3, SKL12, SKL14, SKL21, etc.

Diâmetro Tipo Peso (Kg)
13mm SKL1 0.49
13mm SKL3 0.53
13mm SKL12 0.53
13mm SKL14 0.505

Propriedade de fadiga: não inferior a 5 milhões de vezes
Propriedade de carga: em pressão de 8-12KN, o deslocamento está entre 9-12mm
Material: 60Si2CrA
Superfície: Plana, pintura preta, pintura vermelha
Mínima quantidade de encomenda: 5000PCS
Embalagem: sacos de plástico e paletes de madeira ou de acordo com os requisitos dos clientes

Elastic Rail Clip

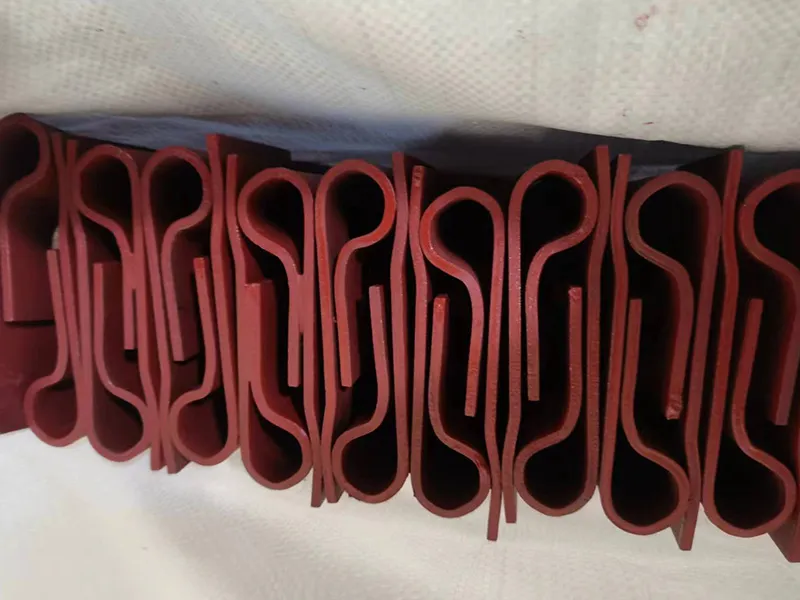

3. Nós produzimos clip/grampo elástico ferroviário de série PR, como PR309, PR401, e PR601
Material: 60Si2MnA
Superfície: Plana, pintura preta, pintura vermelha
Mínima quantidade de encomenda: 5000PCS
Embalagem: sacos de plástico e paletes de madeira ou de acordo com os requisitos dos clientes

Elastic Rail Clip

4.Os clips Nabla também estão ao nosso alcance. A dureza deste clip/grampo elástico ferroviário é HRC51-55 e todos os nossos clips/grampo elástico ferroviário possuem excelente propriedade elástica, com carga de 2500DaN. Após os primeiros dois ensaios, a variação de altura após liberação do clipe Nabla acabado pode ser pintado em vermelho ou outras cores, de acordo com os requisitos de nosso cliente.
Material: 60Si2MnA
Superfície: pintura vermelha
Mínima quantidade de encomenda: 5000PCS
Embalagem: sacos de plástico e paletes de madeira ou de acordo com os requisitos dos clientes.

Elastic Rail Clip

5. Nós fornecemos também clip/grampo elástico ferroviário especial de acordo com os requisitos dos clientes.
Material: 60Si2MnA
Superfície: pintura vermelha
Mínima quantidade de encomenda: 5000PCS
Embalagem: Sacos de plástico e paletes de madeira ou de acordo com os requisitos dos clientes

Elastic Rail Clip

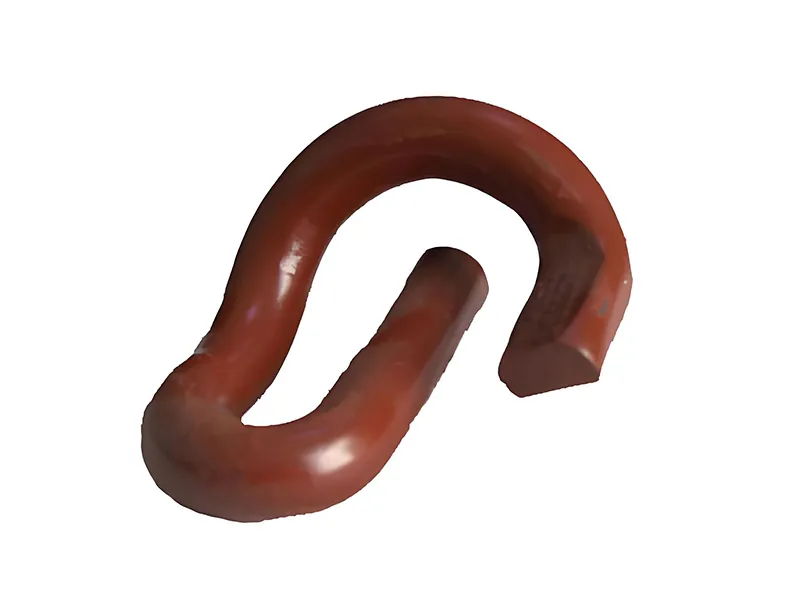

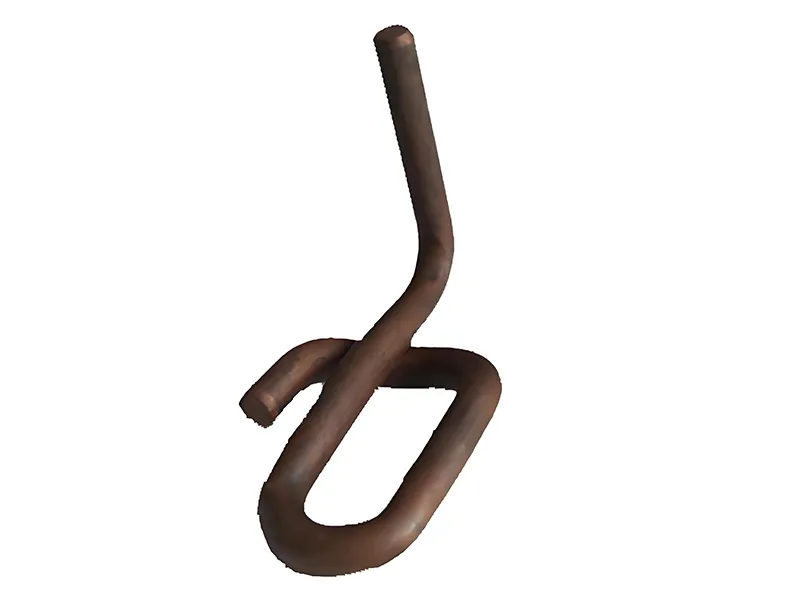

6. Clip ferroviário Deenik
O clip ferroviário Deenik é amplamente utilizado na América do sul. Ele possui um diâmetro de 16mm e adota mola de aço 60Si2MnA como seu material. As invenções de clips ferroviários revolucionaram a velocidade de transporte ferroviário. Como um fabricante de clips ferroviários, estamos orgulhosos de nossos produtos de qualidade e bom serviço pós venda, que foram avaliados por muitos clientes.

Elastic Rail Clip

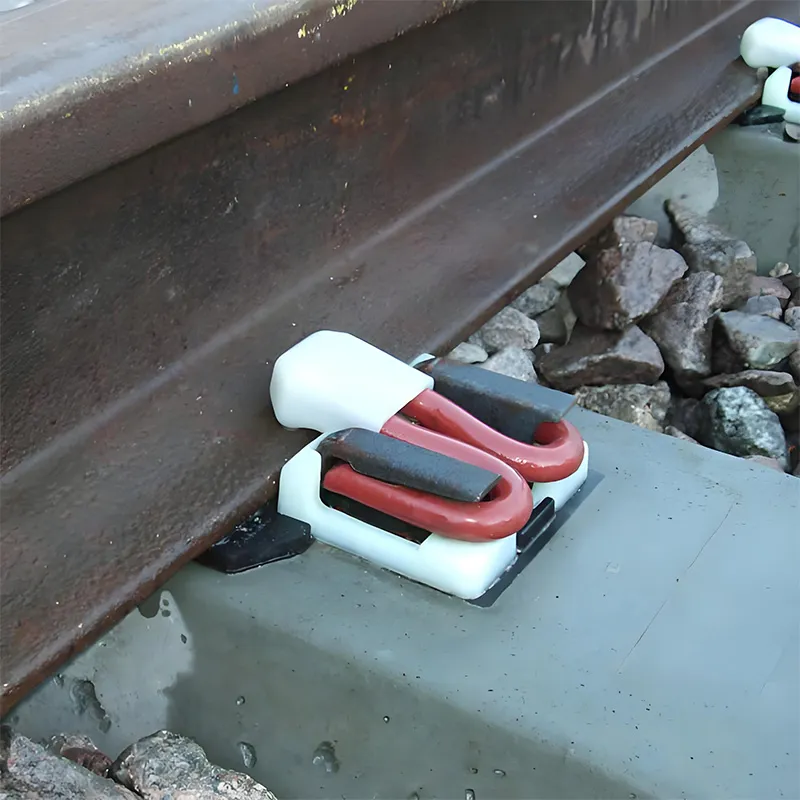

7. Grampo rápido para trilho
O grampo rápido para trilho é designado com um sistema cativo. Os fabricantes de dormentes devem montar os componentes no dormente antes da entrega. Este produto é fornecido especialmente para renovação de trilhas mecanizadas exigindo máquinas de cravagem automáticas ou ferramentas manuais. o grampo para o sistema é fabricado em forma de M, acionado em ângulo reto no trilho. Especialmente fornecida para carga de eixo de 26t, o clipe rápido pode ser produzido para o transporte ferroviário pesado com o eixo carga de até 40t.

Características
A. Ombros insuscetível de danos acidentais
B. Isoladores pedais robustos
C. Requer menos ferramentas e ferramentas mais simples para a instalação
D. Fácil de usar na fabricação de dormente de concreto

Uma das características principais desde sistema de grampo rápido é a nova placa de vedação de plástico, o qual é utilizado para selar o buraco no molde de dormente e depois é fundido no dormente. Este design minimiza o contacto entre o molde de aço e ombro de ferro fundido da montagem, aumentando consequentemente a vida útil do molde. Ele também evita a entrada da lama no ombro.

Elastic Rail Clip

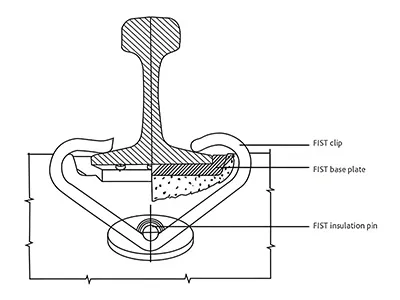

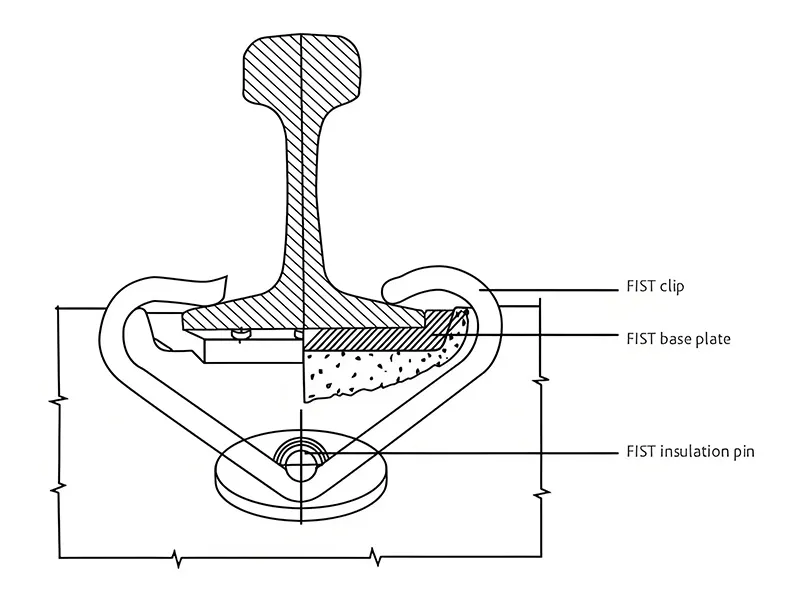

8. Grampo tipo punho
O grampo tipo punho é produzido a partir da 60Si2MnA. Embalado em caixa de madeira, este produto pode ser fabricado com superfície clara, preta ou vermelha.
Este grampo tipo punho tem sido amplamente usado por clientes na África do Sul, Zimbabwe, Botswana, Suazilândia e Namíbia.

O clip/grampo ferroviário é um dos componentes que garantem que os trilhos são fixados ao solo. Os clips ferroviários realizam movimentos ferroviários de forma síncrona graças ao elastómero sintético vulcanizado para cortar permanentemente na parcela a ser contatada com o trilho.

Rail Clip

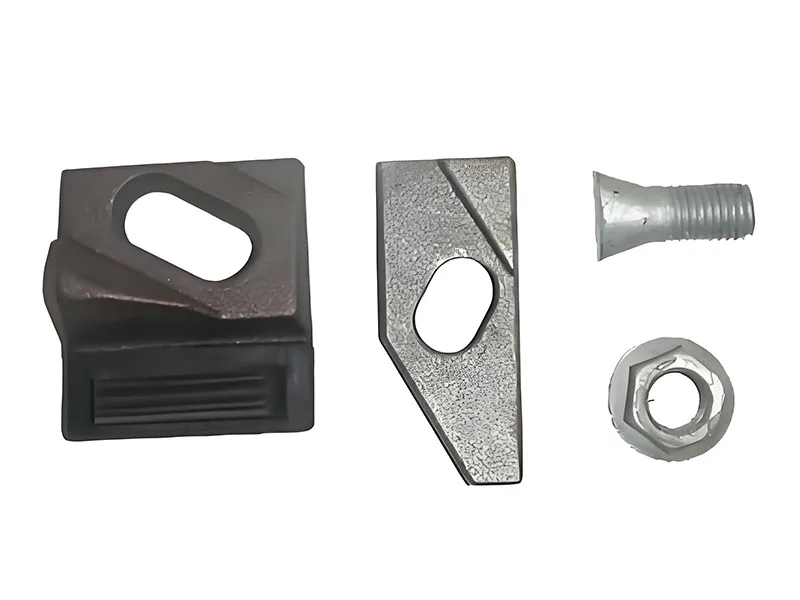

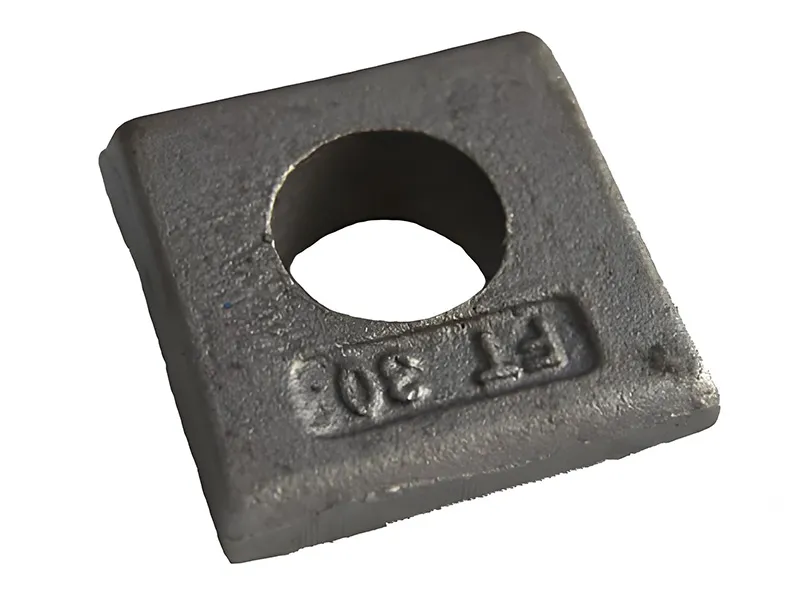

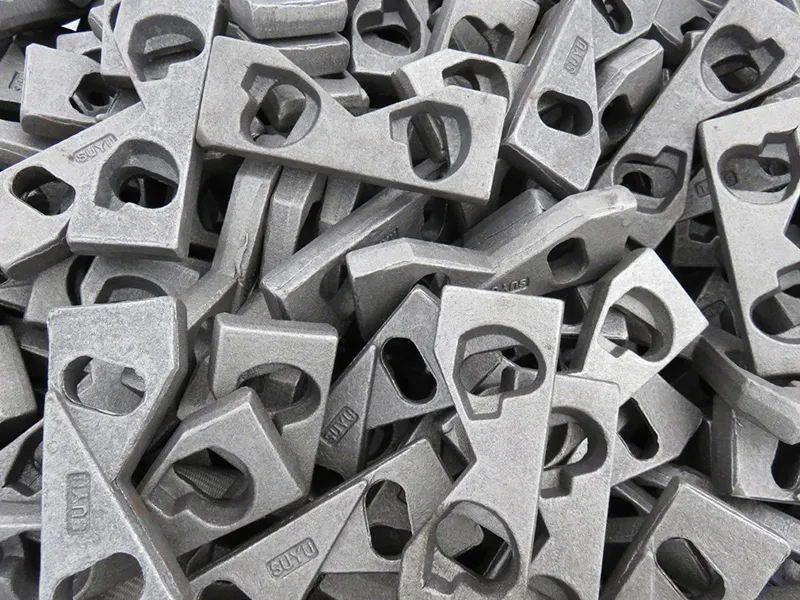

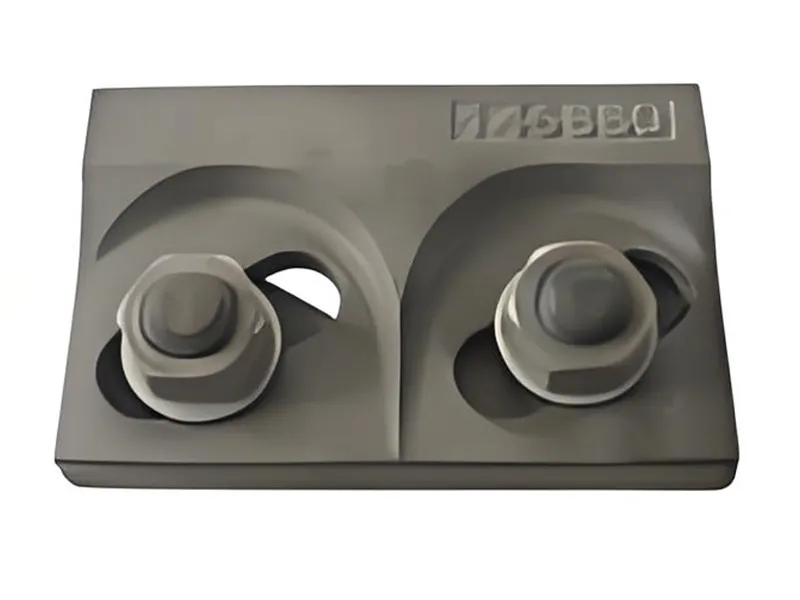

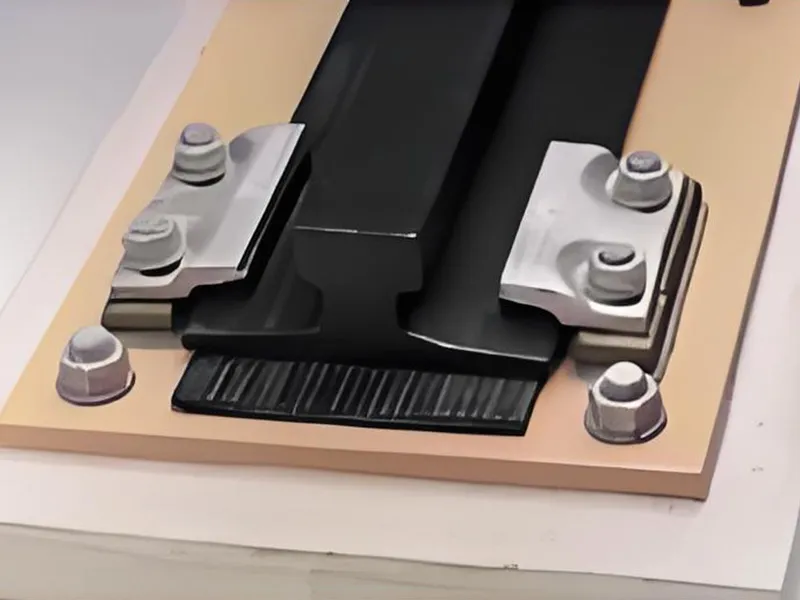

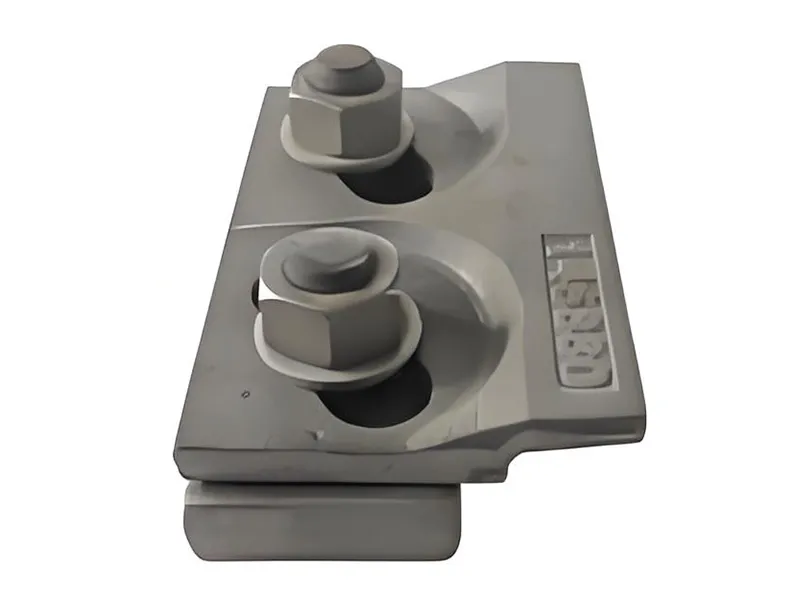

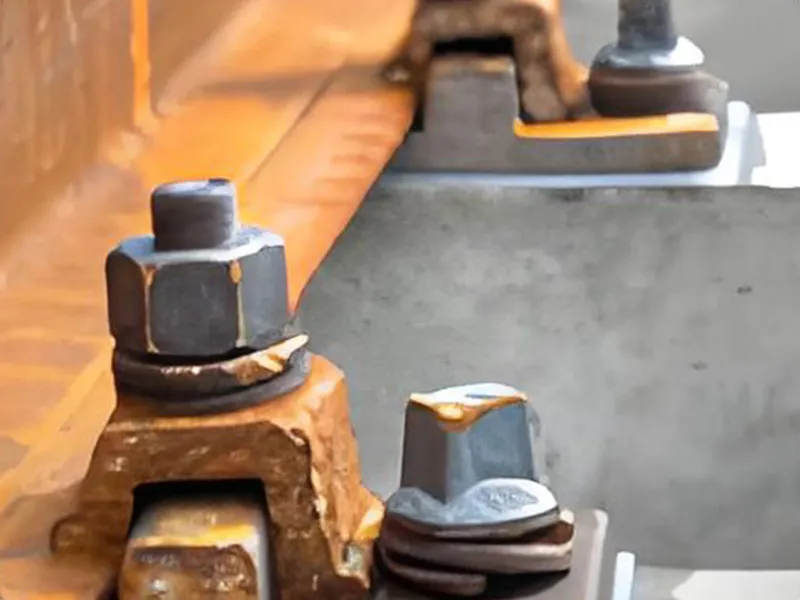

9. O clip/grampo ferroviário é um clipe capaz de ser aferrolhado, ajustável, de auto-travagem com clip de elevada resistência. A adaptabilidade é garantida por meio de conicidade da arruela cônica quadrada. Existem tipos de material de fixação M16, M20, e M24. O clip ferroviário é essencialmente utilizado com faixas de guindaste em uma viga de aço ou sobre uma base de concreto com uma sapata de aço. A altura do clip ferroviário é variável, para que haja um clipe adequado para os tipos de trilhos, incluindo Nibless/variedade sem cone para adequar-se aos trilhos de 0kg/m até 56Kg/m. Nós fabricamos uma gama de clip/grampo ferroviário para os dormentes de aço presentemente utilizado em África Oriental e Ocidental para países como Quênia, Uganda, Gana, Congo, Senegal, Costa do Marfim e Togo, em conjunto com parafuso clipe e cavilhas.

Temos uma vasta experiência na indústria ferroviária e um nível elevado de experiência neste campo especializado. Os nossos produtos de clip/grampo ferroviário são concebidos de tal forma a permitir o ajustamento fino para o alinhamento, enquanto ao mesmo tempo, proporciona um efeito de auto-travagem contra a força da grua. Os clips ferroviários podem ser fixados de forma aparafusada ou soldado à estrutura.

Rail Clip

10. O clip/grampo ferroviário Gantrail é um clip ajustável, de auto-travagem com um nariz de borracha e com uma força de pré-esforço modesto, mas permanente. Este clipe ferroviário está disponível em vários tipos e modelos. Ao variar a altura do nariz de borracha existe um clipe adequado para cada tipo de trilho.

Rail Clip

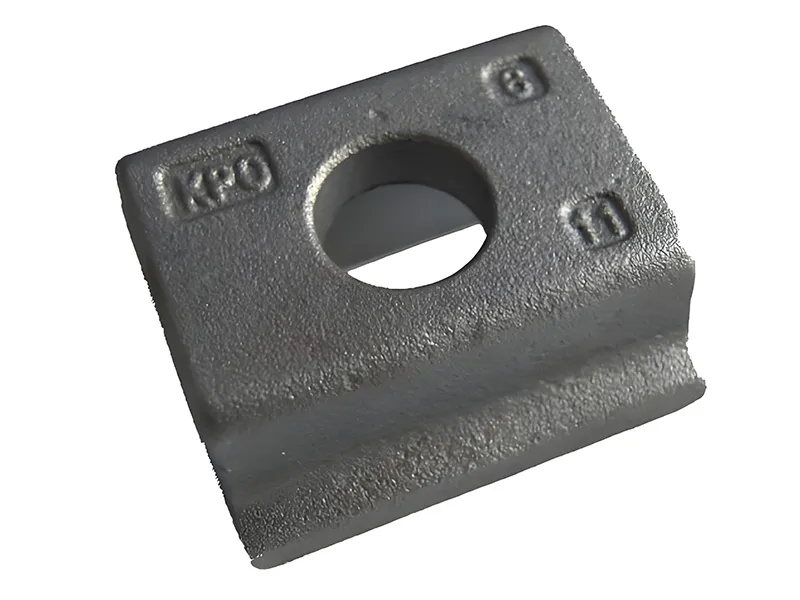

11. O clip KPO é um clip capaz de ser aparafusado com elevada resistência de clip. Este clip/grampo ferroviário é aplicado em combinação com as placas de apoio com nervuras e parafuso com cabeça em forma T.

Nós somos um dos fabricantes de clip/grampo elástico ferroviário aprovado e de outros fixador ferroviário pelo Ministério das ferrovias na China e fomos também adjudicados com o certificado ISO9001-2008. Os nossos produtos são ideais para montagem da via férrea e é caracterizada pela facilidade da sua montagem no momento da colocação da pista, fácil e manutenção econômica, durabilidade, vida útil econômico, e substituição rápida. O nosso clip/grampo elástico ferroviário e outros fixadores de trilho têm atendido o mercado nacional e o mercado internacional por muitos anos.

Aderindo a política de qualidade, a SUYU presta muita atenção à gestão de controle de qualidade. Nós possuímos um conjunto completo de instrumentos de inspeção para garantir que todos os nossos produtos de clip/grampo elástico ferroviário são de alta qualidade e em conformidade com os requisitos dos clientes.

Deixe uma mensagem
Outros Produtos

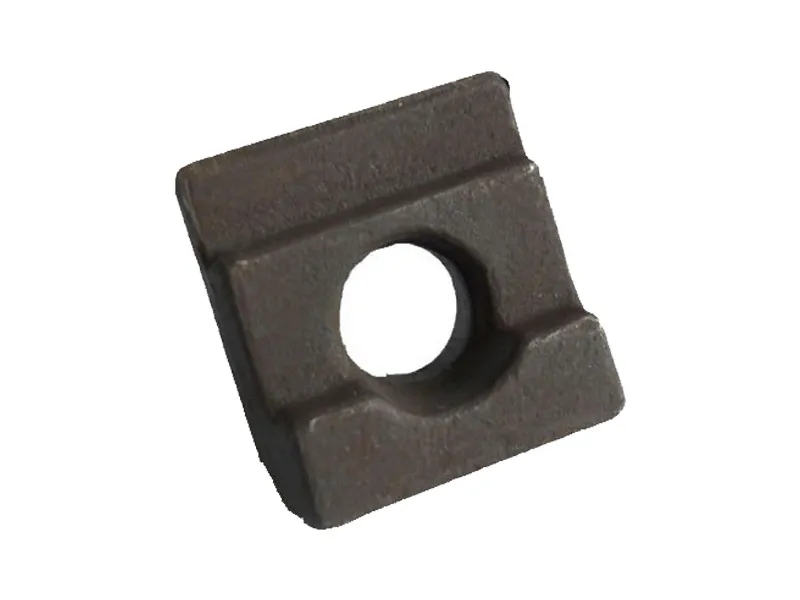

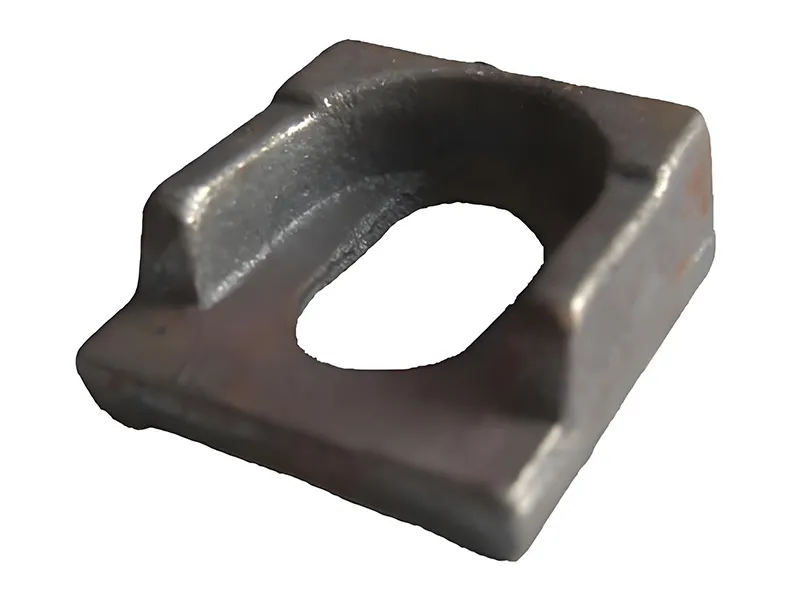

  • Ressalto de ferro fundido para trilhoO ressalto de ferro é fundido no dormente de concreto para fixação de clip/grampo elástico ferroviário. O nosso ressalto de ferro fundido para trilho...
