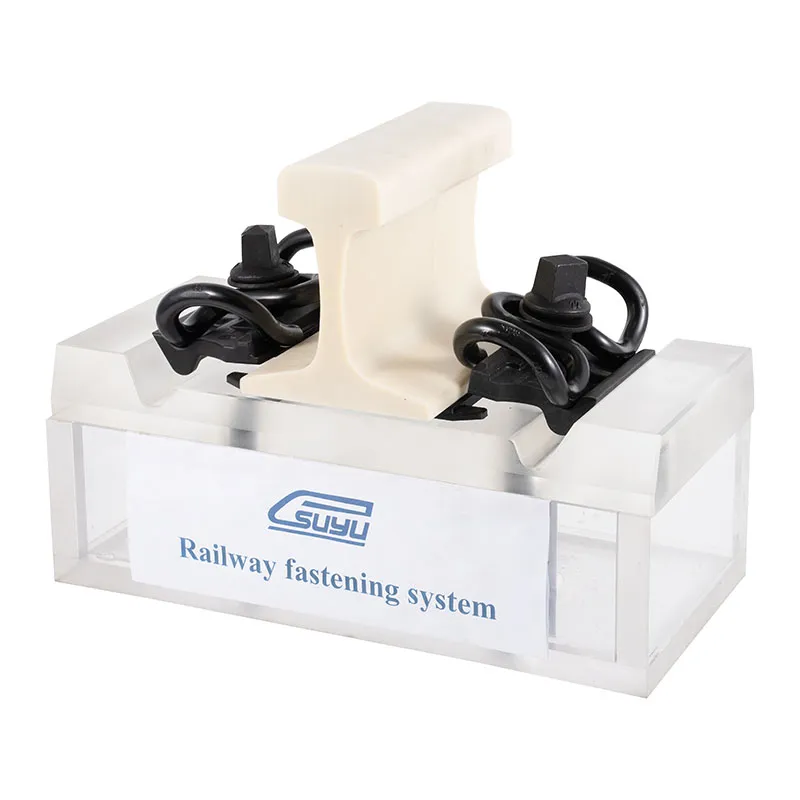

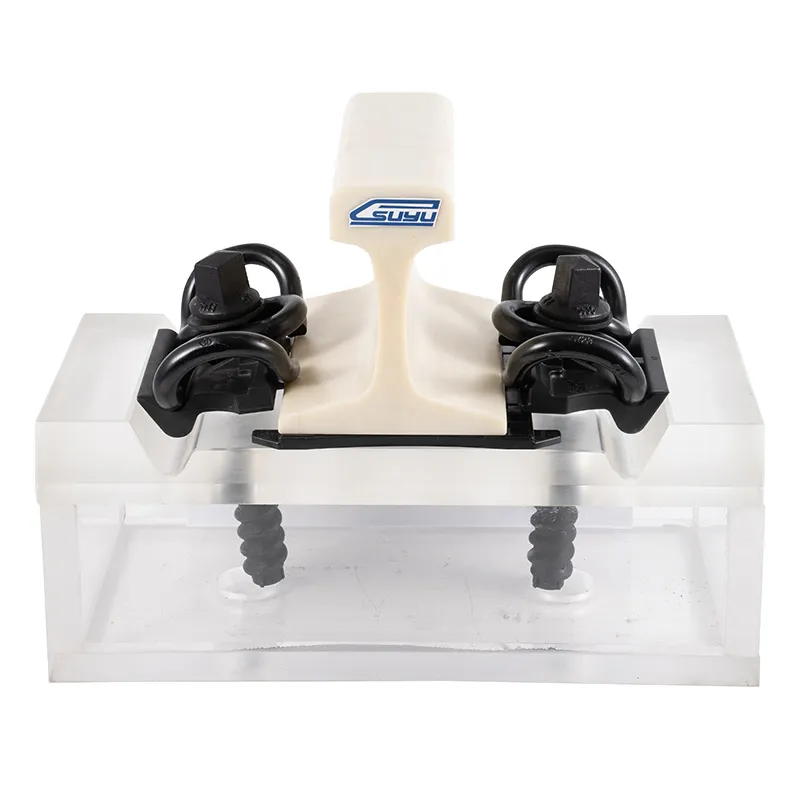

O sistema de fixação do tipo W30 foi projetado para trilhos de transporte pesado com uma carga máxima aceitável por eixo de 26 toneladas.

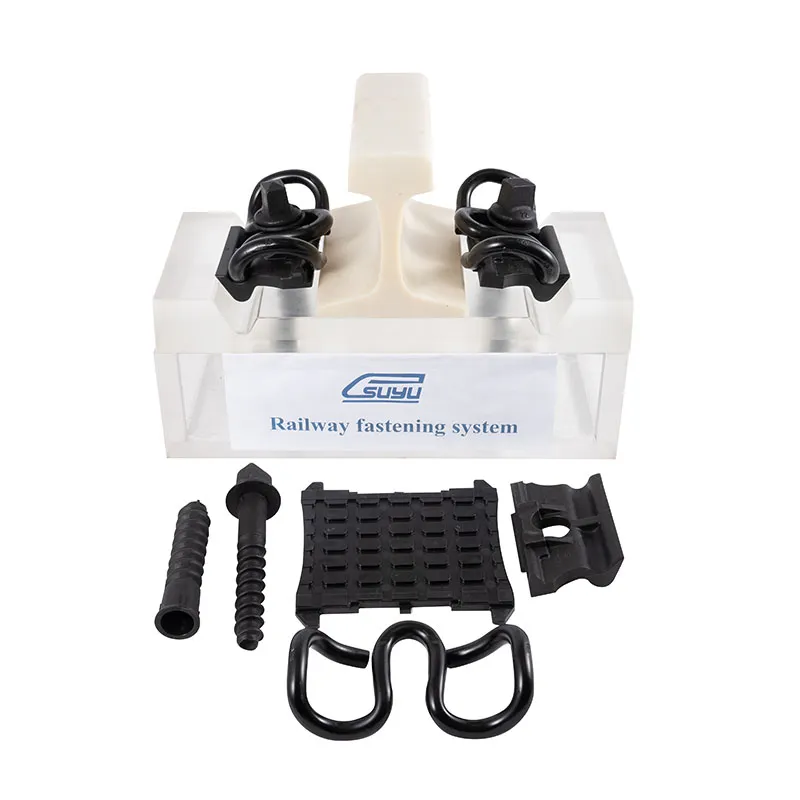

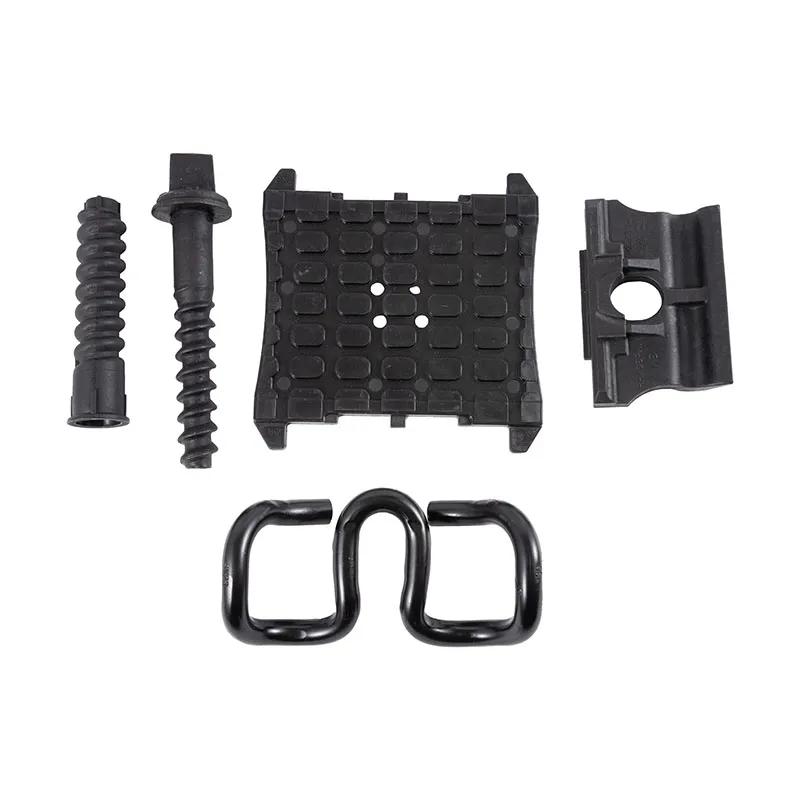

Um conjunto completo inclui 4 braçadeiras de tensão SKL30 com diâmetro maior de 14,5 mm, 4 parafusos para dormentes Ss35 com arruela plana UIs7, 4 placas-guia Wfp30K-12HH, 4 buchas plásticas SDU25 e 2 protetores de trilho Zw148-175-7-95.
Parámetros TécnicosNome da peça | Parâmetro da técnica | Requisitos técnicos | Observação |

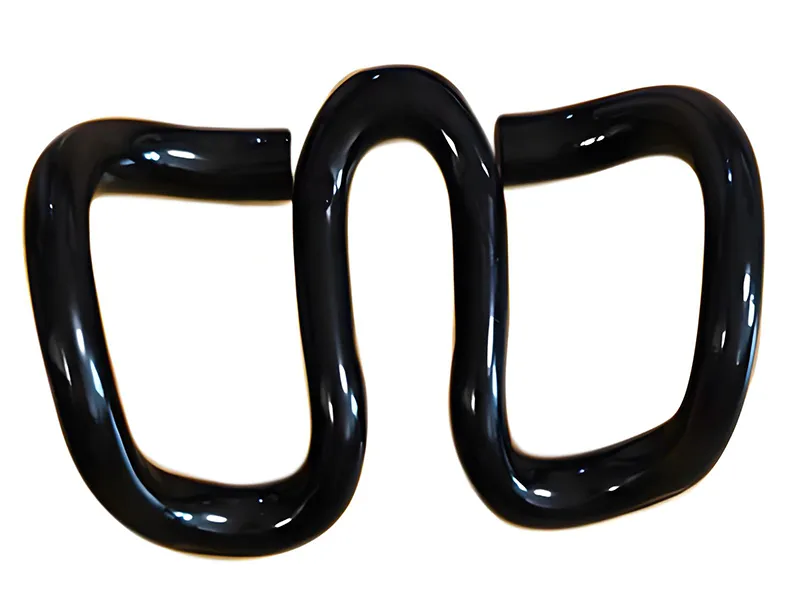

Clipe SKL30 | Tipo de material | Dia.14.5mm | Aplicação para diferentes tipos de trilhos |
Material | 60Si2Mn | Composição química (%): | |
Acabamento | Pintura simples com óleo, colorida ou outra exigida pelos clientes | C:0,57, Mn:0,75, Si:1,73,Cr:0,07P:≤0,015, S:≤0,006 | |
Dureza | 42-47HRC | Oferecido conforme pedido | |
Vida útil à fadiga | Quando a deflexão da mola do clipe é de 9,1 mm, a oscilação é de 1,42 mm, a vida útil da fadiga é de até 3 milhões de ciclos sem quebra. | ||
O padrão refere-se a | DIN17221, GB/T1222 | ||

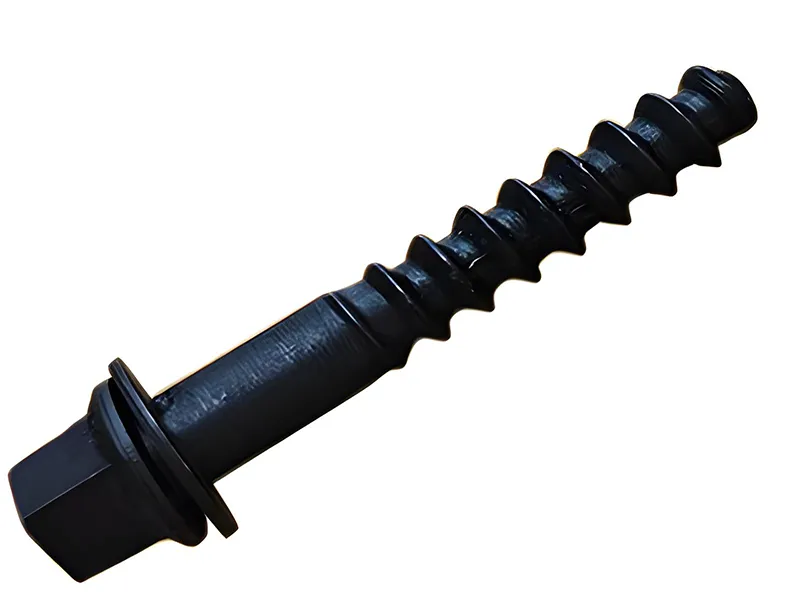

Parafuso Ss35-24*161 espiga | Tipo de material | M24x161mm | |
Grau | Grau 5.6: 35# | ||
Acabamento | Simplesmente oleado, preto óxido, zincado, galvanizado por imersão a quente, Dacromet, Sherardizing | Resistência à tração: ≥500Mpa | |
O padrão refere-se a | ISO898-1, UIC864-1 e NF F500-50 | Resistência ao escoamento: ≥300Mpa | |
Arruela plana ULS7 | Tipo | Uls7 | Alongamento: ≥20% |
Material | Q235 | Flexão a frio: 90 graus sem rachaduras | |
Acabamento | Sem óleo, Preto óxido, Zincado, Galvanizado por imersão a quente, Dacromet, Sherardização | ||
Padrão refere-se a | EN10025,EN10139 | ||

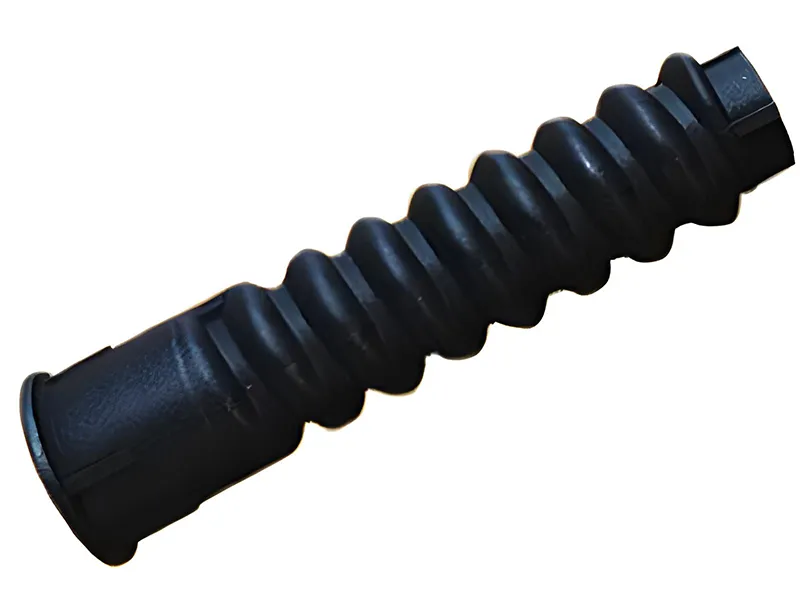

Cavilha plástica SDU25 | Tipo | Para diferentes tamanhos de espiga de parafuso | |
Material | Nylon reforçado 6 (PA6) | ||
Cor | Preto | ||

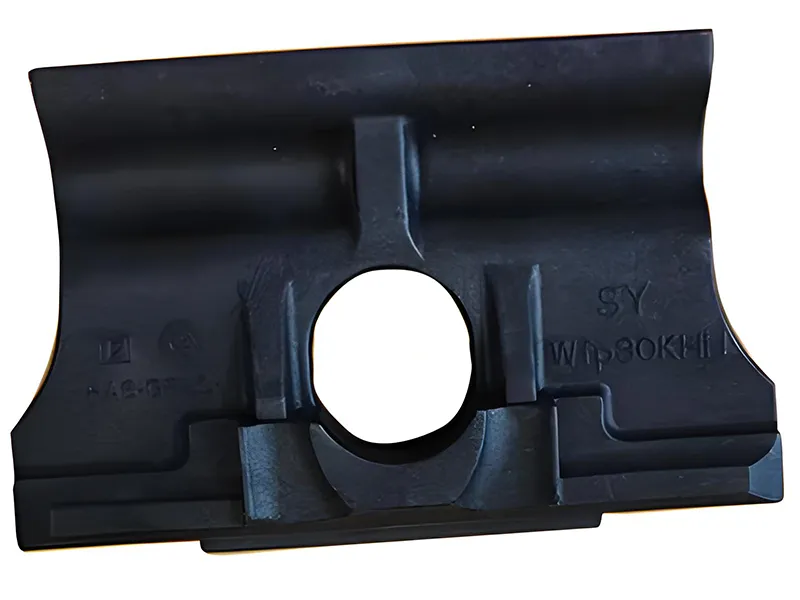

Placa guia Wfp30k-12 | Tipo de cor | Trilho UIC54,115RE e tamanho conforme pedido | |
Material | Nylon 6 reforçado (PA6+30%GF) | Densidade: 1,39g/㎝3 Resistência à tração: 165Mpa Alongamento: 3.5% Ponto de fusão: 226℃ Resistência de isolamento: ≥1,9×1012Ω Teor de fibra de vidro: 30 a 35% Dureza: ≥114HRR | |
Cor | Preto | ||

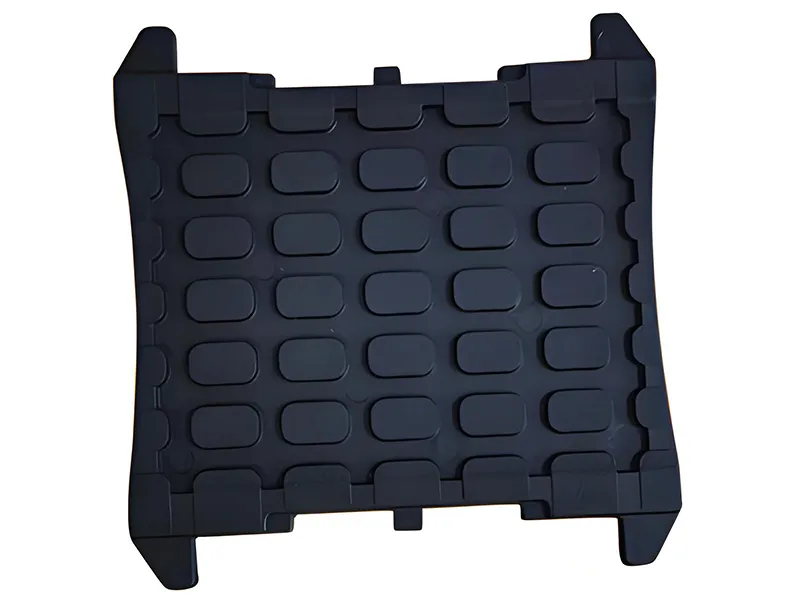

Almofada do trilho Zw-148-175-7 | Tipo de material | UIC54,115RE, trilho de 50 kg, trilho e tamanho conforme pedido | |
Material | TPE (elastômero termoplástico) TPU (poliuretano termoplástico) | Densidade: 1,09g/㎝3 Resistência à tração: 4,23Mpa Módulo de tração: 2,97Mpa Ponto de fusão: 200-220℃ Dureza Shore: ≥40D | |
Cor | Preto, branco ou outra cor |
