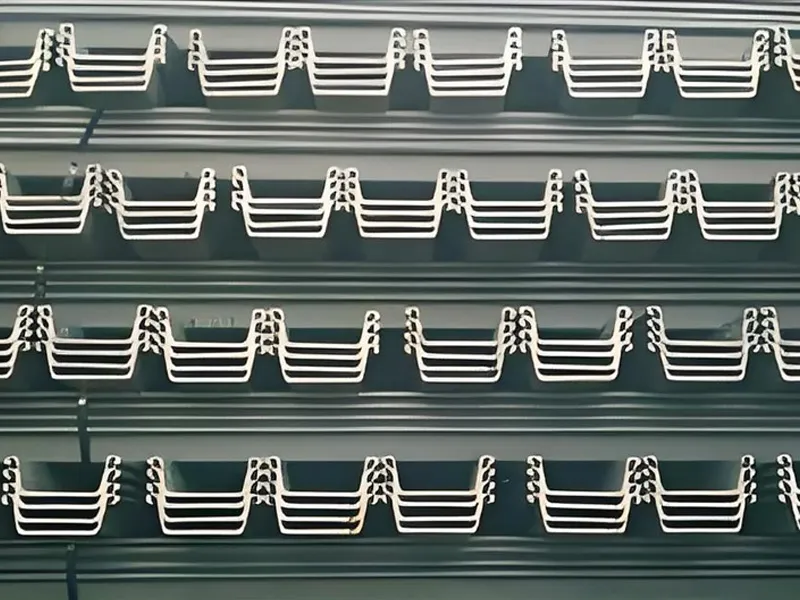

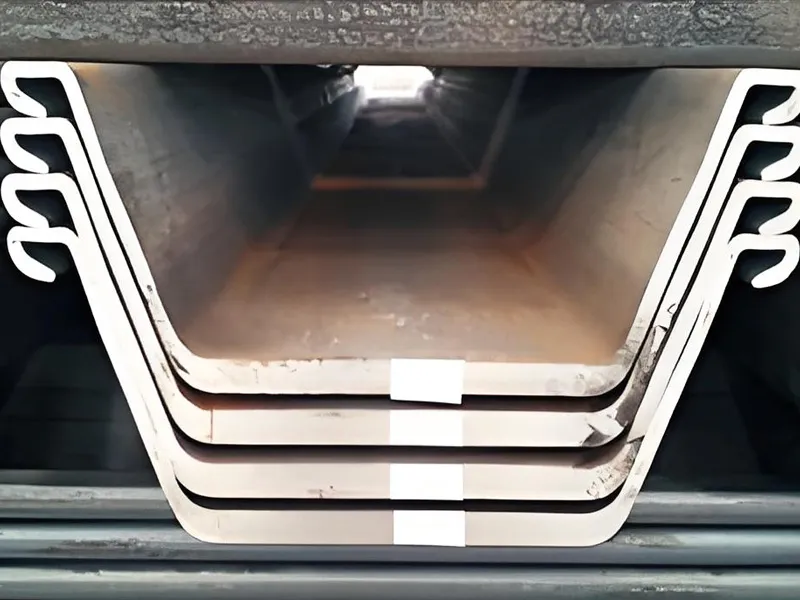

1. Pilhas de chapa de aço em formato U de padrão japonês
DimensãoTamanho (Largura h × Altura) | Largura ativa (mm) | Altura ativa (mm) | Espessura da placa (mm) | Por preço | Face por metro de largura da parede de pilha | ||||||
Área de seção (cm²) | Largura teórica (kg/m) | Momento inércia Ix(cm⁴) | Módulo de seção Wx(cm³) | Área de secção (cm²) | Peso teórico (kg/m²) | Momento de inércia Ix(cm⁴) | Módulo de secção Wx(cm³) | ||||
SPU-Ⅰ | 400 | 85 | 8 | 45.21 | 35.5 | 598 | 88 | 113 | 88.7 | 4500 | 529 |
SPU-Ⅱ | 400 | 100 | 10.5 | 61.18 | 48 | 1240 | 152 | 153 | 120.1 | 8740 | 874 |
SPU-Ⅲ | 400 | 125 | 13 | 76.42 | 60 | 2220 | 223 | 191 | 149.9 | 16800 | 1340 |
SPU-ⅢA | 400 | 150 | 13.1 | 74.4 | 58.4 | 2790 | 250 | 186 | 146 | 22800 | 1520 |
SPU-Ⅳ | 400 | 170 | 15.5 | 96.99 | 76.1 | 4670 | 362 | 242.5 | 190.4 | 38600 | 2270 |
SPU-VL | 500 | 200 | 24.3 | 133.8 | 105 | 7960 | 520 | 267.6 | 210 | 63000 | 3150 |
SPU-ⅥL | 500 | 225 | 27.6 | 153 | 120 | 11400 | 680 | 306 | 240 | 86000 | 3820 |
SPUⅡW | 600 | 130 | 10.3 | 78.7 | 61.8 | 2110 | 203 | 131.2 | 103 | 13000 | 1000 |
SPU-ⅢW | 600 | 180 | 13.4 | 103.9 | 81.6 | 5220 | 376 | 173.2 | 136 | 32400 | 1800 |
SPU-ⅣW | 600 | 210 | 18 | 135.3 | 106 | 8630 | 539 | 225.5 | 177 | 56700 | 2700 |
Composição química (%)
Padrão | Grau | C(Max) | Si(Max) | Mn(Max) | P(Max) | S(Max) | N(Max) | CEQ(Max) |
JISA 5523 &JISA 5528 | SYW295 | 0.18 | 0.55 | 1.5 | 0.04 | 0.04 | 0.006 | 0.44 |
SYW390 | 0.18 | 0.55 | 1.5 | 0.04 | 0.04 | 0.006 | 0.46 |
Padrão | Grau | Ponto de escoamento (N/mm²) | Resistência à tensão (N/mm²) | Alongamento (%) | Rigidez [(O℃)(J)] |
JISA 5523 | SYW295 | ≧295 | ≧490 | ≧17 | ≧43 |
SYW390 | ≧390 | ≧540 | ≧15 | ≧43 | |
JISA 5528 | SY295 | ≧295 | ≧490 | ≧17 | - |
SY390 | ≧390 | ≧540 | ≧15 | - |

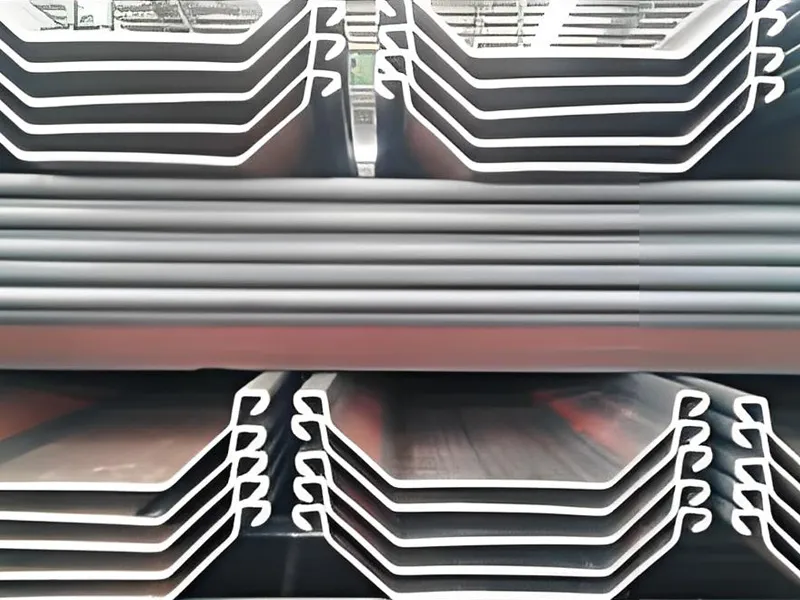

2.Pilhas de chapa de aço em formato U de padrão europeu
Pilhas de chapa em formato U tem sido amplamente usada em trabalhos permanentes e temporários em todo mundo. Pilhas em formato U tem várias vantagens:
1. Ampla gama de secção em termos de características geométricas, alargando a escolha de perfis economicamente otimizados para determinado projeto
2. Grande aptidão para o uso repetitivo
3. Vasta gama de módulo de seção. Adequada para vários tipos de finalidades de construção
4. Serve para muitos tipos de projetos, tais como estrutura permanente, trabalho de retenção de terra temporária e ensecadeiras temporários, etc

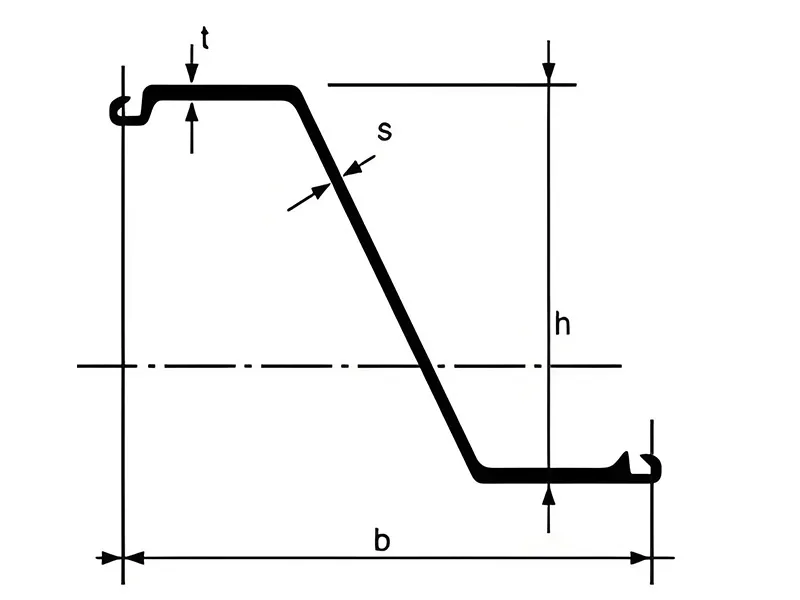

Tamanho (Largura ×Altura ) | Largura (mm) | Altura (mm) | Espessura (mm) | Espessura (mm) | Módulos de secção de plástico cm³/m) | Peso (kg/m) | Momento de inércia Ix (cm⁴) | Módulo de seção elástico (cm³/m) |
SPU601 | 600 | 309 | 7.5 | 6.5 | 858 | 46.7 | 11496 | 742 |
SPU602 | 600 | 309 | 8.2 | 8 | 990 | 54.3 | 13075 | 845 |
SPU603 | 600 | 309 | 9.7 | 8.4 | 1308 | 64.8 | 18251 | 1180 |
SPU604 | 600 | 380 | 10.5 | 9 | 1822 | 74.1 | 30726 | 1620 |
SPU605 | 600 | 410 | 12.8 | 9 | 2256 | 82.4 | 41127 | 2006 |
SPU606A | 600 | 420 | 14 | 9 | 2476 | 86.2 | 46217 | 2200 |
SPU18-1 | 600 | 430 | 10.2 | 8.4 | 1988 | 72.6 | 35950 | 1670 |
SPU22-1 | 600 | 450 | 11.1 | 9 | 2422 | 81.9 | 46380 | 2060 |
SPU28 | 600 | 454 | 15.2 | 10.1 | 3269 | 101.8 | 64460 | 2840 |
SPU32 | 600 | 452 | 19.5 | 11 | 3687 | 114.1 | 72320 | 3200 |
SPU16 | 750 | 411 | 11.5 | 9.3 | 1891 | 86.3 | 32850 | 1600 |
SPU20 | 750 | 444 | 12 | 10 | 2339 | 96.9 | 44440 | 2000 |
SPU25 | 750 | 450 | 14.5 | 10.2 | 2866 | 110.4 | 56240 | 2500 |

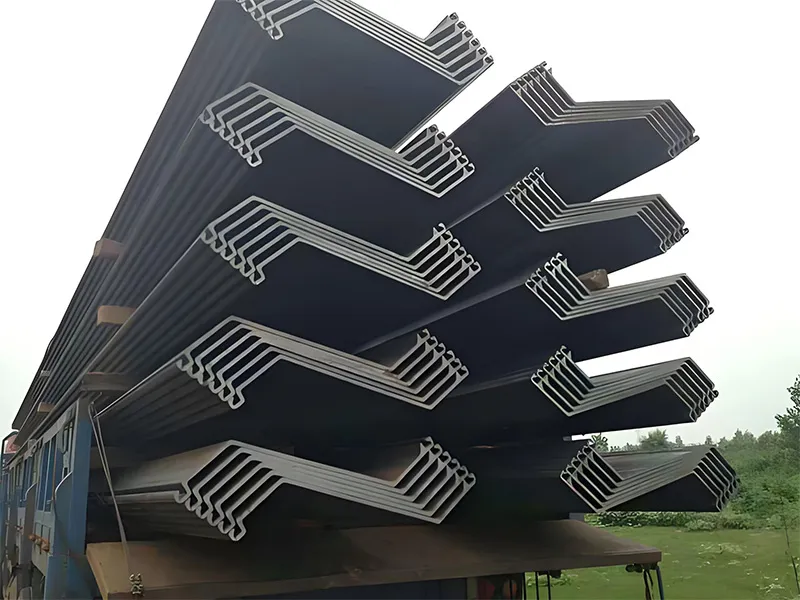

3. Pilha em formato Z de padrão europeu
O perfil de formato Z apresenta as seguintes vantagens:
1. Módulo de seção extremamente competitivo
2. Solução económica
3. Largura grande em desempenho de alta instalação
4.Alta resistência à tração
5. Ideal para projeto de estrutura permanente
Tamanho (Largura ×Altura ) | Largura ativa (mm) | Altura ativa (mm) | Espessura da placa (mm) | Peso teórico (kg/m) | Momento de inércia Ix (cm⁴) | Módulo de secção elástico (cm³/m) | ||
t | s | Pilha simples (Kg/m) | Parede (kg.m²) | |||||
SPZ48 | 580 | 481 | 19.1 | 15.1 | 140.2 | 242.2 | 115921 | 4820 |
SPZ12 | 700 | 314 | 8.5 | 8.5 | 67.7 | 96.7 | 18880 | 1205 |
SPZ13 | 700 | 315 | 9.5 | 9.5 | 74 | 105.7 | 20540 | 1305 |
SPZ14 | 700 | 316 | 10.5 | 10.5 | 80.3 | 114.7 | 22190 | 1405 |
SPZ17 | 700 | 420 | 8.5 | 8.5 | 73.1 | 104.4 | 36230 | 1730 |
SPZ18 | 700 | 418 | 9.1 | 9.1 | 76.9 | 110.2 | 37726 | 1807 |
SPZ19 | 700 | 421 | 9.5 | 9.5 | 80 | 114.3 | 39380 | 1870 |
SPZ20 | 700 | 421 | 10 | 10 | 83.5 | 119.3 | 40960 | 1945 |
SPZ24 | 700 | 459 | 1.2 | 11.2 | 95.7 | 136.7 | 55820 | 2430 |
SPZ26 | 700 | 459 | 12.3 | 12.3 | 103.3 | 147.7 | 59759 | 2604 |
SPZ28 | 700 | 461 | 13.2 | 13.2 | 110 | 157.2 | 63620 | 2760 |
SPZ36 | 700 | 499 | 15 | 11.2 | 118.6 | 169.5 | 89610 | 3590 |
SPU38 | 700 | 500 | 16 | 12.2 | 126.4 | 180.6 | 94840 | 3795 |
SPU40 | 700 | 501 | 17 | 13.2 | 134.2 | 191.7 | 100080 | 3995 |

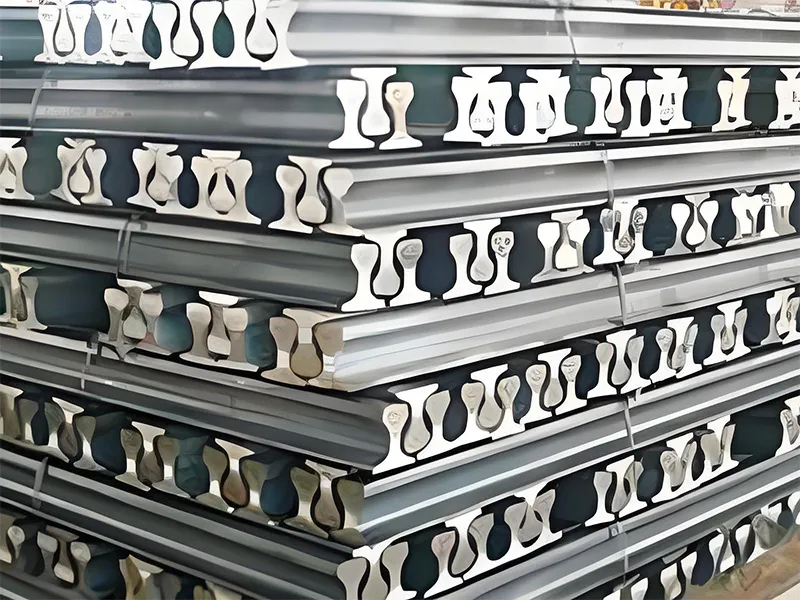

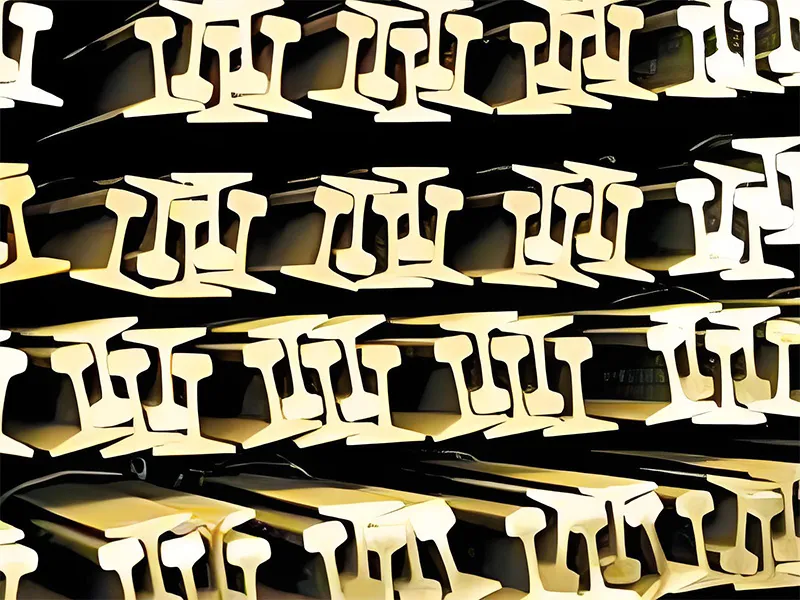

4. Trilho leve de acordo com padrão chinês
Padrões GB11264-89: GB6KG, GB9KG, GB12KG, GB15KG, GB22KG, GB30KG
Padrões YB222-63: 8KG, 18KG, 24KG
Padrões : GB11264-89 | |||||||
Tamanho | Dimensão (mm) | Peso (kg/m) | Material | Comprimento (m) | |||
Cabeça (mm) | Altura (mm) | Parte inferior (mm) | Rede (mm) | ||||
GB6KG | 25.4 | 50.8 | 50.8 | 4.76 | 5.98 | Q235B | 6-12 |
GB9KG | 32.1 | 63.5 | 63.5 | 5.9 | 8.94 | Q235B | 6-12 |
GB12KG | 38.1 | 69.85 | 69.85 | 7.54 | 12.2 | Q235B/55Q | 6-12 |
GB15KG | 42.86 | 79.37 | 79.37 | 8.33 | 15.2 | Q235B/55Q | 6-12 |
GB22KG | 50.3 | 93.66 | 93.66 | 10.72 | 23.3 | Q235B/55Q | 6-12 |
GB30KG | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | Q235B/55Q | 6-12 |
Padrão: YB222-63 | |||||||
8KG | 25 | 65 | 54 | 7 | 8.42 | Q235B | 6-12 |
18KG | 40 | 90 | 80 | 10 | 18.06 | Q235B/55Q | 6-12 |
24KG | 51 | 107 | 92 | 10.9 | 24.46 | Q235B/55Q | 6-12 |

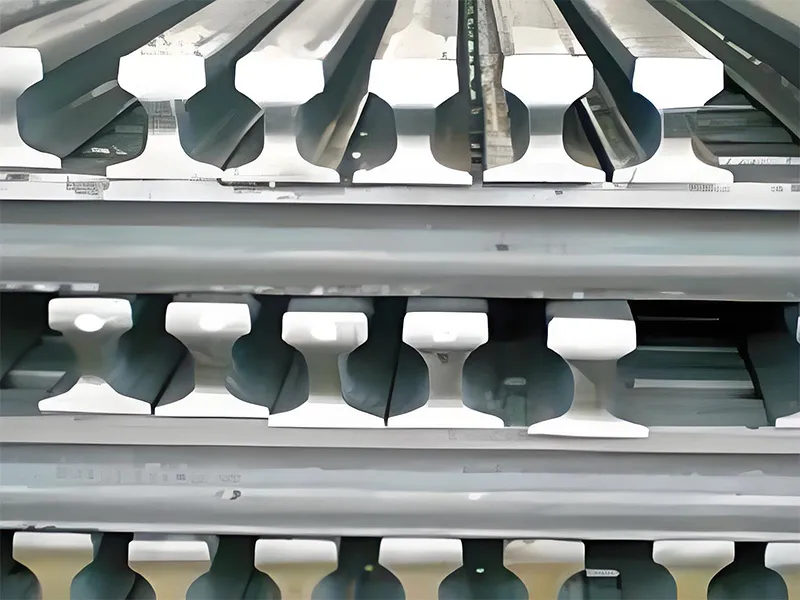

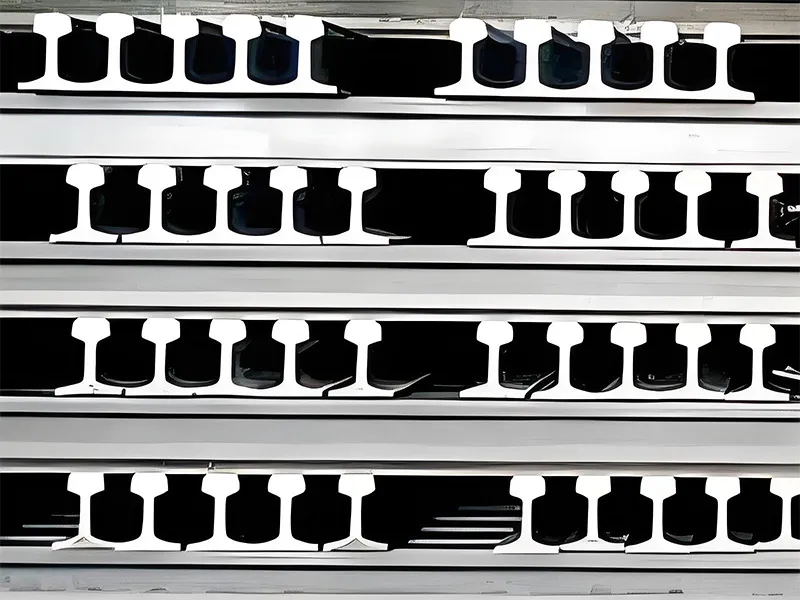

5. Trilho pesado de acordo com o padrão chinês
Padrões GB2585-2007: P38KG, P43KG, P50KG, P60KG
EspecificaçõesPadrões: GB2585-2007 | |||||||
Tamanho | Dimensão (mm) | Peso (kg/m) | Material | Comprimento (m) | |||
Cabeça (mm) | Altura (mm) | Parte inferior (mm) | Rede (mm) | ||||
P38KG | 68 | 134 | 114 | 13 | 38.733 | U71Mn | 12.5-25 |
P43KG | 70 | 140 | 114 | 14.5 | 44.653 | U71Mn | 12.5-25 |
P50KG | 70 | 152 | 132 | 15.5 | 51.514 | U71Mn | 12.5-25 |
P60KG | 73 | 170 | 150 | 16.5 | 61.64 | U71Mn | 12.5-25 |

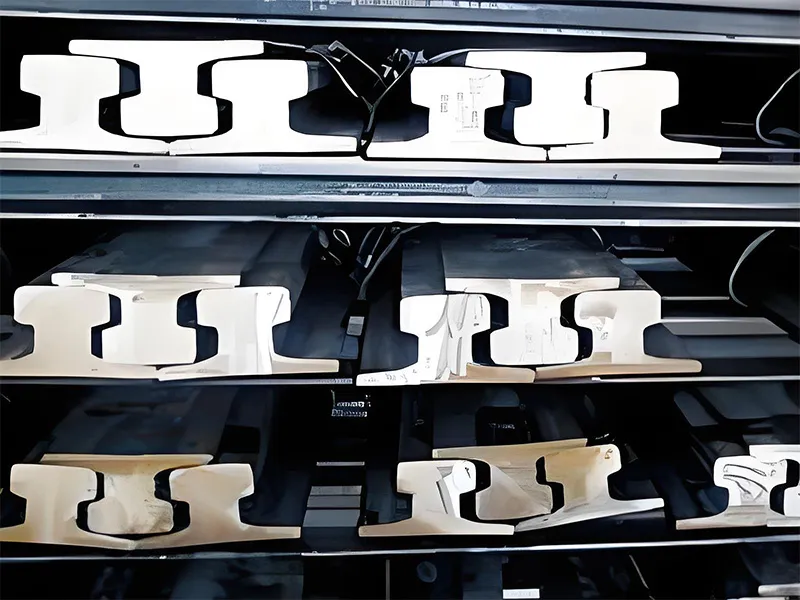

6. Trilho de guindaste de acordo com o padrão chinês
Padrões YB/T5055-93: QU70, QU80, QU100, QU120
EspecificaçõesPadrões: YB/T5055-93 | |||||||
Tamanho | Dimensão (mm) | Peso (kg/m) | Material | Comprimento (m) | |||
Cabeça (mm) | Altura (mm) | Parte inferior (mm) | Rede (mm) | ||||
QU 70 | 70 | 120 | 120 | 28 | 52.8 | U71Mn | 12 |
QU 80 | 80 | 130 | 130 | 32 | 63.69 | U71Mn | 12 |
QU 100 | 100 | 150 | 150 | 38 | 88.96 | U71Mn | 12 |
QU 120 | 120 | 170 | 170 | 44 | 118.1 | U71Mn | 12 |

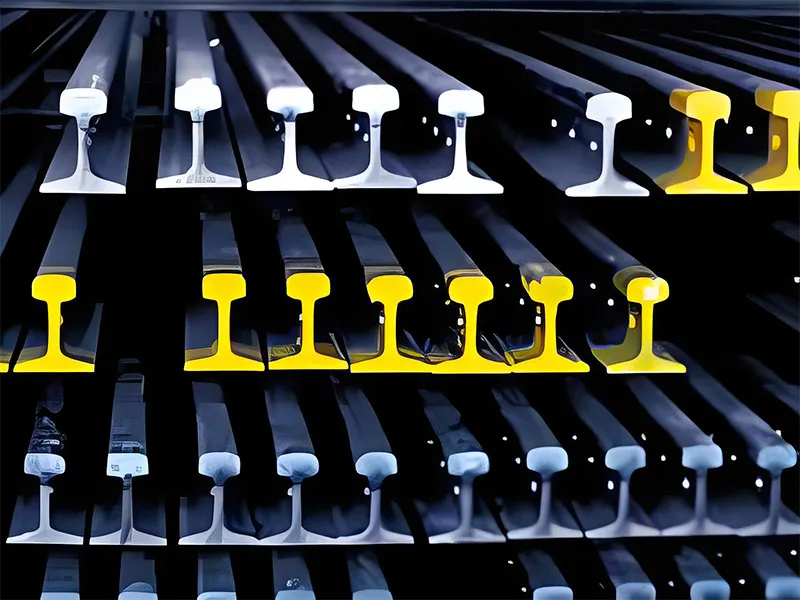

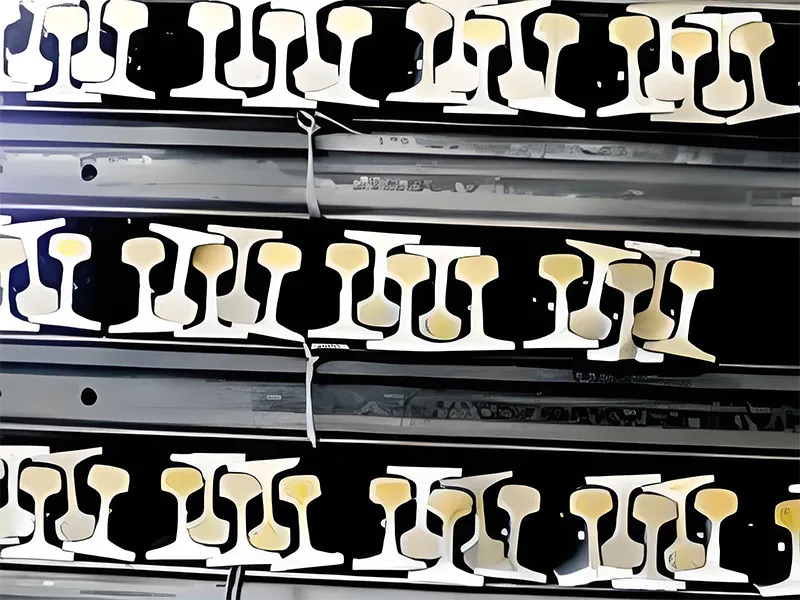

7. Trilho de aço de acordo com o padrão americano
Padrões ASTMA1, AREMA: ASCE25, ASCE30, ASCE40, ASCE60, ASCE75, ASCE85, 90RA, 115RE, 136RE, 175LBS
EspecificaçõesPadrões: ASTMA1, AREMA | |||||||
Tamanho | Dimensão (mm) | Peso (kg/m) | Material | Comprimento (m) | |||
Cabeça (mm) | Altura (mm) | Parte inferior (mm) | Rede (mm) | ||||
ASCE 25 | 38.1 | 69.85 | 69.85 | 7.54 | 12.4 | 700 | 6-12 |
ASCE 30 | 42.86 | 79.38 | 79.38 | 8.33 | 14.88 | 700 | 6-12 |
ASCE 40 | 47.62 | 88.9 | 88.9 | 9.92 | 19.84 | 700 | 6-12 |
ASCE 60 | 60.32 | 107.95 | 107.95 | 12.3 | 29.76 | 700 | 6-12 |
ASCE 75 | 62.71 | 122.24 | 122.24 | 13.49 | 37.2 | 900A/1100 | 12-25 |
ASCE 85 | 65.09 | 131.76 | 131.76 | 14.29 | 42.17 | 900A/1100 | 12-25 |
90RA | 65.09 | 142.88 | 130.18 | 14.29 | 44.65 | 900A/1100 | 12-25 |
115RE | 69.06 | 168.28 | 139.7 | 15.88 | 56.9 | 900A/1100 | 12-25 |
136RE | 74.61 | 185.74 | 152.4 | 17.46 | 67.41 | 900A/1100 | 12-25 |
175LBs | 109.86 | 152.4 | 152.4 | 38.1 | 86.8 | 900A/1100 | 12-25 |

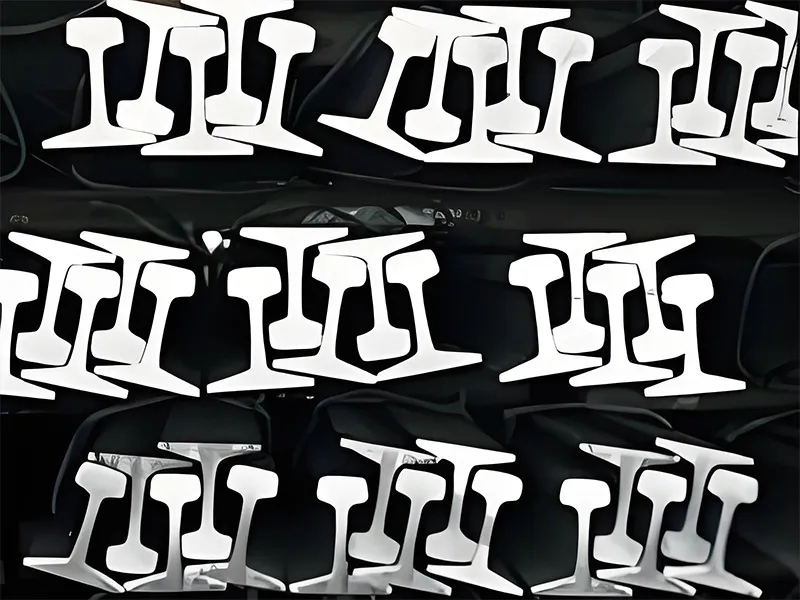

8. Trilho de aço de acordo com o padrão BS
Padrões BS11: 1985: 50O, 60A, 75A, 75R, 80A, 80R, 90A, 100A, 113A
EspecificaçõesPadrões: BS11: 1985 | |||||||
Tamanho | Dimensão (mm) | Peso (kg/m) | Material | Comprimento (m) | |||
Cabeça (mm) | Altura (mm) | Parte inferior (mm) | Rede (mm) | ||||
50 O | 52.39 | 100.01 | 100.01 | 10.32 | 24.833 | 700 | 6-18 |
60 A | 57.15 | 114.3 | 109.54 | 11.11 | 30.618 | 900A | 6-18 |
75 A | 61.91 | 128.59 | 114.3 | 12.7 | 37.455 | 900A | 8-25 |
75 R | 61.91 | 128.59 | 122.24 | 13.1 | 37.041 | 900A | 8-25 |
80 A | 63.5 | 133.35 | 117.47 | 13.1 | 39.761 | 900A | 8-25 |
80 R | 63.5 | 133.35 | 127 | 13.49 | 39.674 | 900A | 8-25 |
90 A | 66.67 | 142.88 | 127 | 13.89 | 45.099 | 900A | 8-25 |
100 A | 69.85 | 152.4 | 133.35 | 15.08 | 50.182 | 900A | 8-25 |
113 A | 69.85 | 158.75 | 139.7 | 20 | 56.398 | 900A | 8-25 |
9. Trilho de aço de acordo com o padrão UIC860
Padrões UIC860: UIC50, UIC54, UIC60
EspecificaçõesPadrões: UIC860 | |||||||
Tamanho | Dimensão (mm) | Peso (kg/m) | Material | Comprimento (m) | |||
Cabeça (mm) | |||||||
UIC50 | 70 | 152 | 125 | 15 | 50.46 | 900A/1100 | 12-25 |
UIC54 | 70 | 159 | 140 | 16 | 54.43 | 900A/1100 | 12-25 |
UIC60 | 74.3 | 172 | 150 | 16.5 | 60.21 | 900A/1100 | 12-25 |
10. Trilho de aço de acordo com o padrão JIS
Padrões: JIS
EspecificaçõesPadrões: JIS E1103-91/JISE 1101-93 | |||||||
Tamanho | Dimensão (mm) | Peso (kg/m) | Material | Comprimento (m) | |||
Cabeça (mm) | Altura (mm) | Parte inferior (mm) | Rede (mm) | ||||
JIS 15KG | 42.86 | 79.37 | 79.37 | 8.33 | 15.2 | Padrão JIS E | 9-10 |
JIS 22KG | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | 9-10 | |
JIS 30KG | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | 9-10 | |
JIS 37A | 62.71 | 122.24 | 122.24 | 13.49 | 37.2 | 10-25 | |
JIS 50N | 65 | 153 | 127 | 15 | 50.4 | 10-25 | |
CR 73 | 100 | 135 | 140 | 32 | 73.3 | 10-12 | |
CR 100 | 120 | 150 | 155 | 39 | 100.2 | 10-12 |
11. Trilho de aço de acordo com o padrão EN
Padrões EN 13674-1-2003: 49E1, 49E2, 50E1, 50E2, 50E4, 50E5, 50E6, 54E1, 54E2, 54E3, 55E1, 60E1
EspecificaçõesPadrões: EN 13674-1-2003 | |||||||
Tamanho | Dimensão (mm) | Peso (kg/m) | Material | Comprimento (m) | |||
Cabeça (mm) | Altura (mm) | Parte inferior (mm) | Rede (mm) | ||||
49 E1 | 67 | 149 | 125 | 14 | 49.39 | R260/R350HT | 12-25 |
49 E2 | 67 | 148 | 125 | 14 | 49.1 | R260/R350HT | 12-25 |
50 E1 | 65 | 153 | 134 | 15.5 | 50.37 | R260/R350HT | 12-25 |
50 E2 | 72 | 151 | 140 | 15 | 49.97 | R260/R350HT | 12-25 |
50 E4 | 70 | 152 | 125 | 15 | 50.46 | R260/R350HT | 12-25 |
50 E5 | 67 | 148 | 135 | 14 | 49.9 | R260/R350HT | 12-25 |
50 E6 | 65 | 153 | 140 | 15.5 | 50.9 | R260/R350HT | 12-25 |
54 E1 | 70 | 159 | 140 | 16 | 54.77 | R260/R350HT | 12-25 |
54 E2 | 67.01 | 161 | 125 | 16 | 53.82 | R260/R350HT | 12-25 |
54 E3 | 67 | 154 | 125 | 16 | 54.57 | R260/R350HT | 12-25 |
55 E1 | 62 | 155 | 134 | 19 | 56.03 | R260/R350HT | 12-25 |
60 E1 | 72 | 172 | 150 | 16.5 | 60.21 | R260/R350HT | 12-25 |
12. Trilho de aço de acordo com o padrão IN
Padrões EN 13674-1-2003: A55, A65, A75, A100, A120
EspecificaçõesPadrões: DIN536 | |||||||
Tamanho | Dimensão (mm) | Peso (kg/m) | Material | Comprimento (m) | |||
Cabeça (mm) | Altura (mm) | Parte inferior (mm) | Rede (mm) | ||||
A55 | 55 | 65 | 150 | 31 | 31.8 | 900A | 10-12 |
A65 | 65 | 75 | 175 | 38 | 43.1 | 900A | 10-12 |
A75 | 75 | 85 | 200 | 45 | 56.2 | 900A | 10-12 |
A100 | 100 | 95 | 200 | 60 | 74.3 | 900A | 10-12 |
A120 | 120 | 105 | 220 | 72 | 100 | 900A | 10-12 |

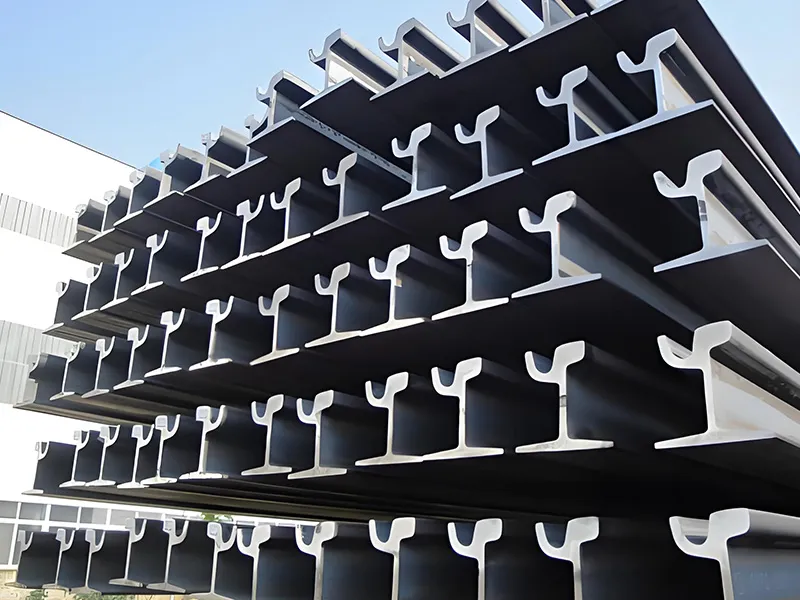

13. Trilho sulcado
Padrões BS EN 14811: 2006: 59R1 59R2 60R1 60R2
EspecificaçõesTamanho | Altura (mm) | Parte inferior (mm) | Cabeça A (mm) | Cabeça B(mm) | Canal A (mm) | Canal B (mm) | Rede (mm) | Peso (kg/m) |
59R1 | 180 | 180 | 113 | 56 | 42 | 15 | 12 | 58.97 |
59R2 | 180 | 180 | 113 | 55.83 | 42.52 | 14.65 | 12 | 58.14 |
60R1 | 180 | 180 | 113 | 56 | 36 | 21 | 12 | 60.59 |
60R2 | 180 | 180 | 113 | 55.83 | 36.34 | 20.83 | 12 | 59.75 |
