Placa de apoio de trilhos

Rail Tie Plate

Uma placa de apoio é também denominada de placa de base ou sapata. A SUYU se especializou na produção do sistema de fixação de trilhos e placa de apoio é um dos nossos principais produtos. Uma placa de apoio de trilhos é utilizada na construção de carris para suportar os trilhos. Nós podemos dispor de placa de apoio de trilho feito utilizando ou ferro fundido ou aço fundido para a escolha dos clientes, dependendo da carga e do tipo de trilhos. Clips soldáveis e parafuso capaz de ser fixado podem ser aplicados. Para o tipo contínuo de suporte, fornecemos várias placas de apoio com nervuras que são produzidas em ferro fundido ou aço fundido.

As placas de apoio são geralmente utilizadas para levar a carga do trilho e distribuir a carga para os dormentes, oferecendo economias comprovadas. Nós fabricamos todos os tipos de placas de apoio adequado para várias seções de transporte ferroviário, para uso em madeira, aço ou dormente de concreto e pistas com menos lastro utilizado com fixadores ou dormentes de madeira e sistema de fixação tipo 'K'.

O ferro fundido pode ser soldado ou tipo fabricado, dependendo das exigências dos clientes. A nossa placa de apoio de trilhos pode ser feito para adequar-se a seção de trilho, ou seja, UIC 60, UIC 54, RN 45, 90 A, etc.

A placa de apoio ou sapatas são necessárias na instalação ferroviária, como não só apóiam os trilhos, mas também permitem que o sistema de fixação num todo seja fixado. A placa de apoio do trilho é um componente superior de uma grua ferroviária ou sistema de apoio da pista. A função primária da placa de apoio ou sapata é fornecer ao trilho uma superfície plana, alisar a superfície de repouso, permitindo simultaneamente o alinhamento vertical do sistema ferroviário. As placas de apoio são garantidas por chumbadores, também conhecidas como parafuso de sustentação. As sapatas são geralmente instalados com uma camada de argamassa abaixo, que preenche o vazio entre a base do ferro e a fundação de concreto.

Os furos para aferrolhar a âncora e nivelar os parafusos, e furos para parafusos através de clipes se presente, são precisamente perfurado nas sapatas. Para clips soldável e clips de base, a parte inferior do clipe é soldado em sapatas antes de galvanização.

Nós podemos fabricar qualquer quantidade grande ou pequena e tentar acomodar aos requisitos de nossos clientes, embora seja mais econômico para o fabrico de maior quantidade.

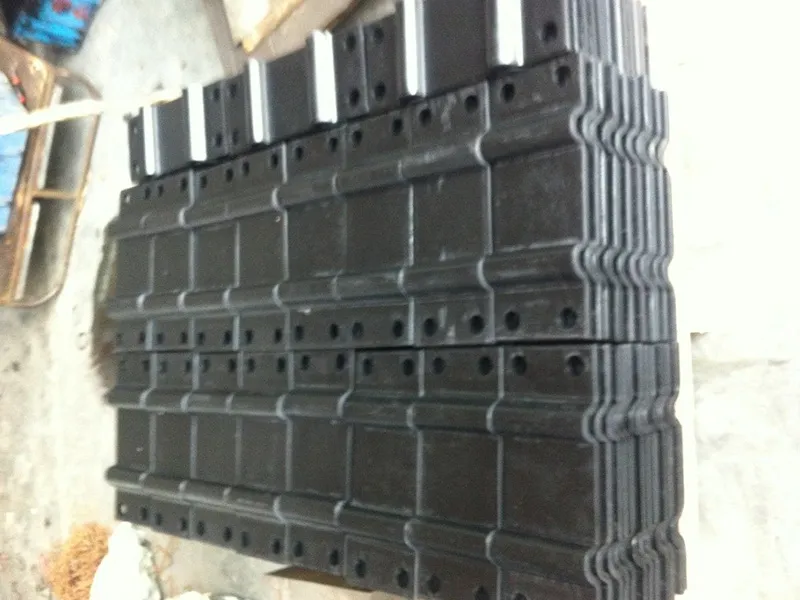

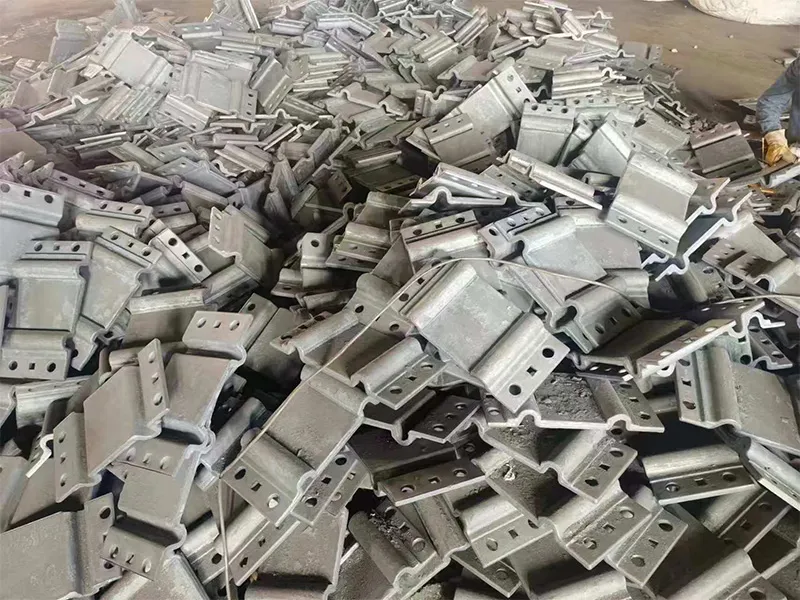

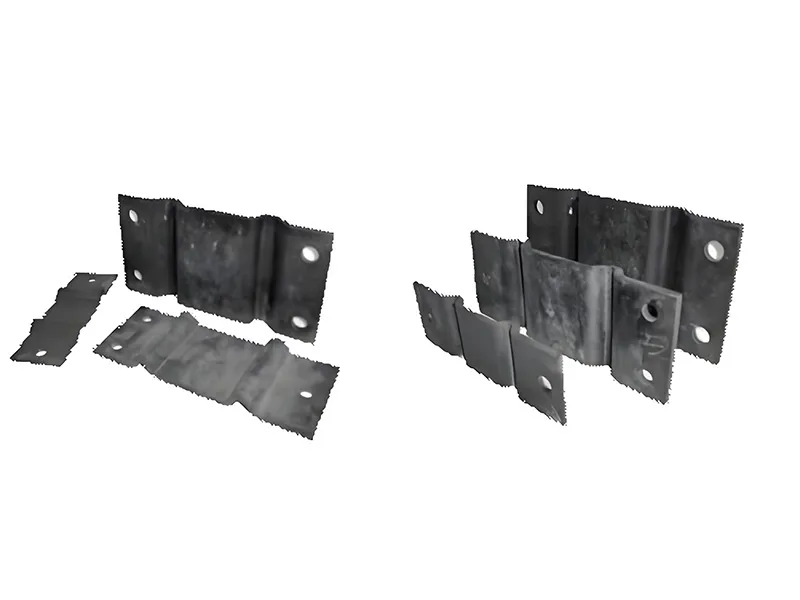

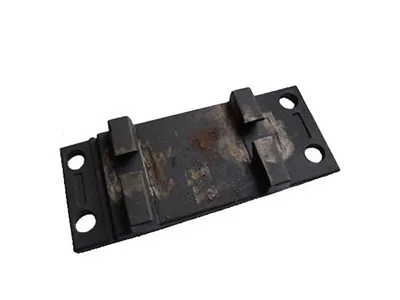

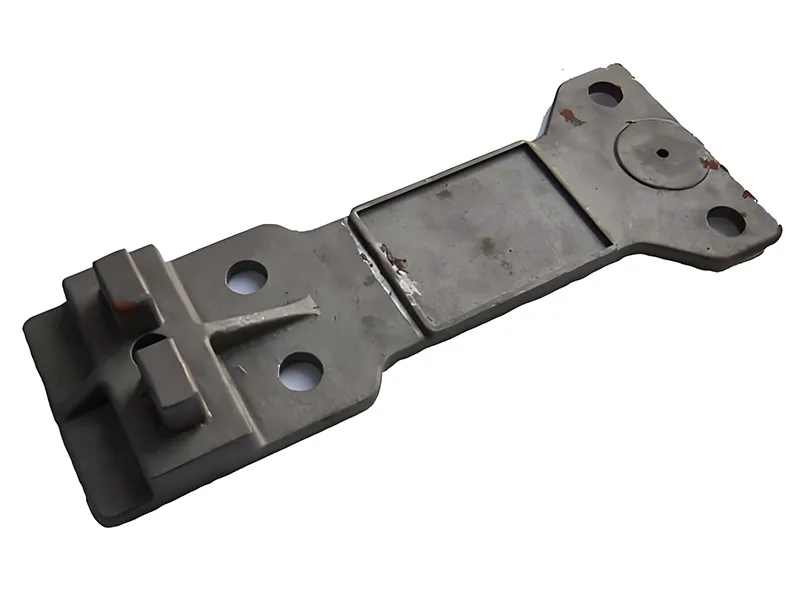

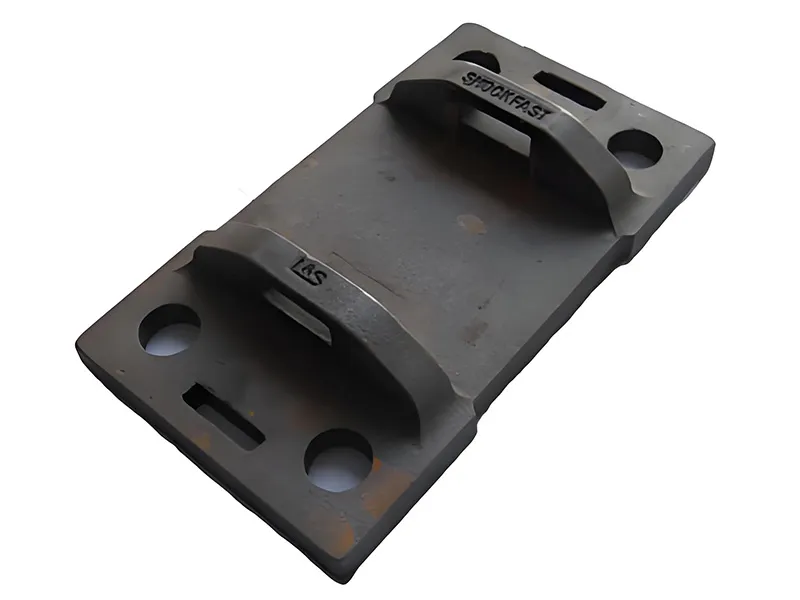

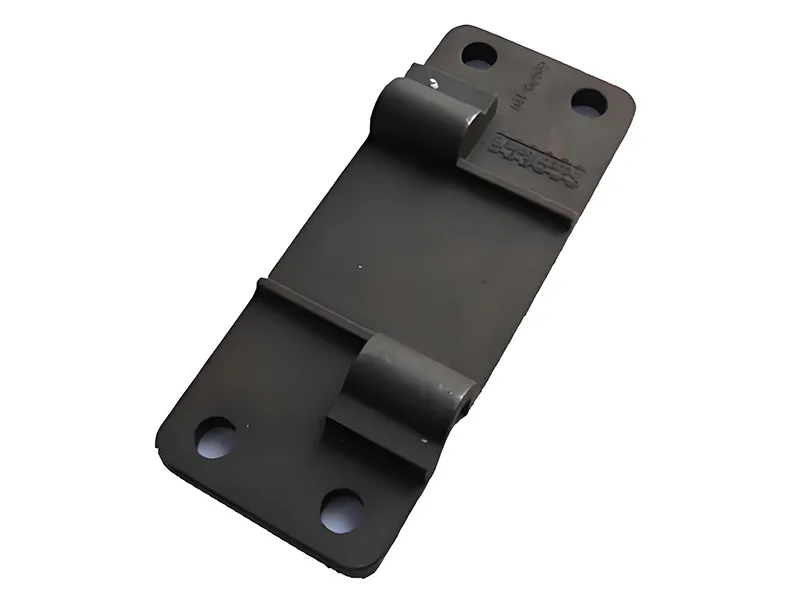

Abaixo são apresentados alguns exemplos da placa de apoio de trilho que fabricamos ao longo dos últimos anos.

Tipo Dimensão Furos Inclinação Trilhos Peso (Kg)
Rph 1/160 345/285/127/160x15/13 Ø 26 (4x) 1:40 S 49/S 54 7,86
Rp 01/01/160 345/285/127/160x15/13 Ø 26 (4x) 1:40 S 49/S 54 7,70
Rph 1/210 345/285/127x210x15/13 Ø 26 (4x) 1:40 S 49/S 54 10,55
Rph 1/210 345/285/127x210x15/13 Ø 36,3 (2x) 1:40 S 49/S 54 10,55
Rph 1/210 FVZ 345/285/127x210x15/13 Ø 26 (4x) 1:40 S 49/S 54 10,69
Sph 1(a) 345/350/127x410x15/13 Ø 26 (8x) 1:40 UIC 60 20,60
Rph 6/160 370/310/152x160x15/13 Ø 26 (4x) 1:40 UIC 60 8,44
Rph 6/210 370/310/152x210x15/13 Ø 26 (4x) 1:40 UIC 60 11,32
SZ 60 370/350/152x420x15/13 Ø 26 (8x) 1:40 UIC 60 22,73
Rph 11 Ü 664/554x160 Ø 26 (4x) 1:40 S 54 15,37
Rph 13 Ü 690/570x160 Ø 26 (4x) 1:40 UIC 60 15,27
Rpo 5 345/285/127x160x15/13 Ø 26 (4x) 1:20 S 49/S 54 8

Aderindo a nossa política de qualidade, a SUYU presta grande atenção à gestão de controle da qualidade em nossa placa de apoio. Nós fomos adjudicados com os certificados ISO9001-2008 e recebemos a licença de produção do Ministério de transporte ferroviário na China no que tange aos produtos ferroviários. Temos um conjunto completo de instrumentos de controlo para garantir que todas as nossas placas de apoio de trilhos são de alta qualidade e de acordo com os requisitos dos clientes.
