PortuguêsSistema para fixação de trilhos de trem com clip/grampo E, Prego para trilho, Clip/grampo ferroviário, Isolador de nylon para trilho

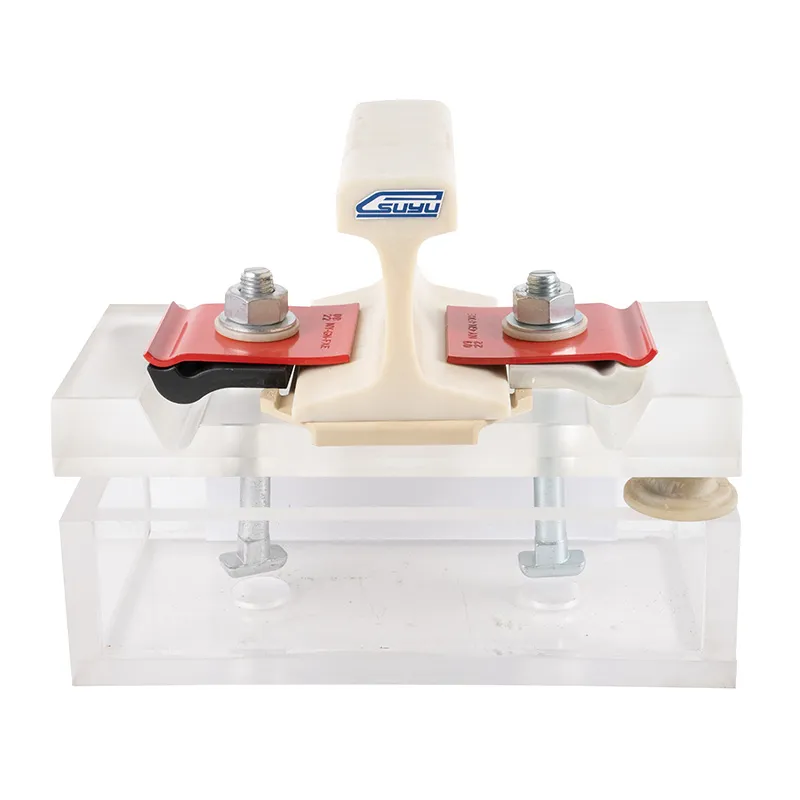

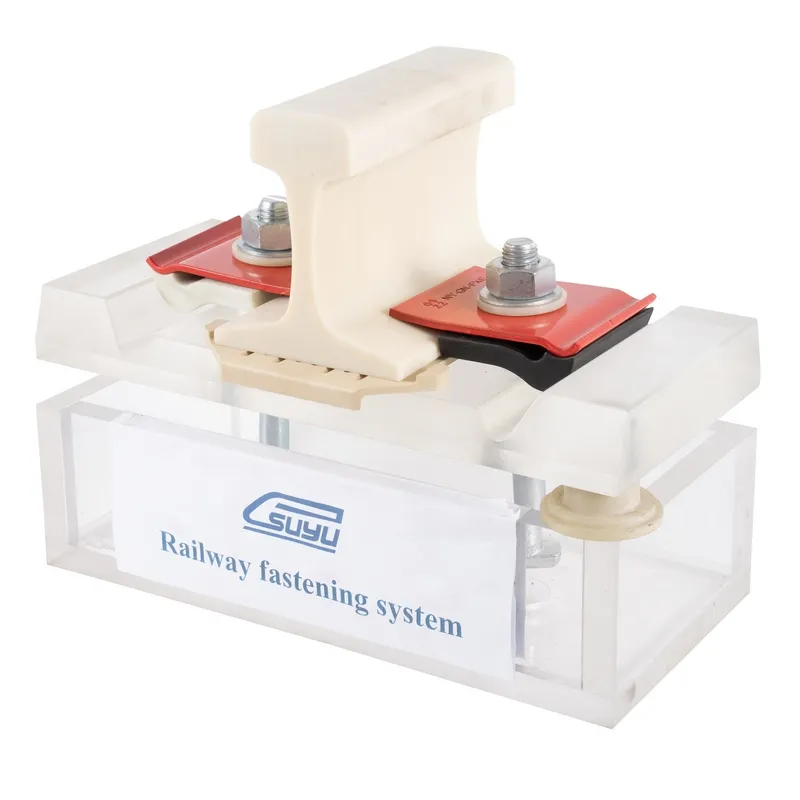

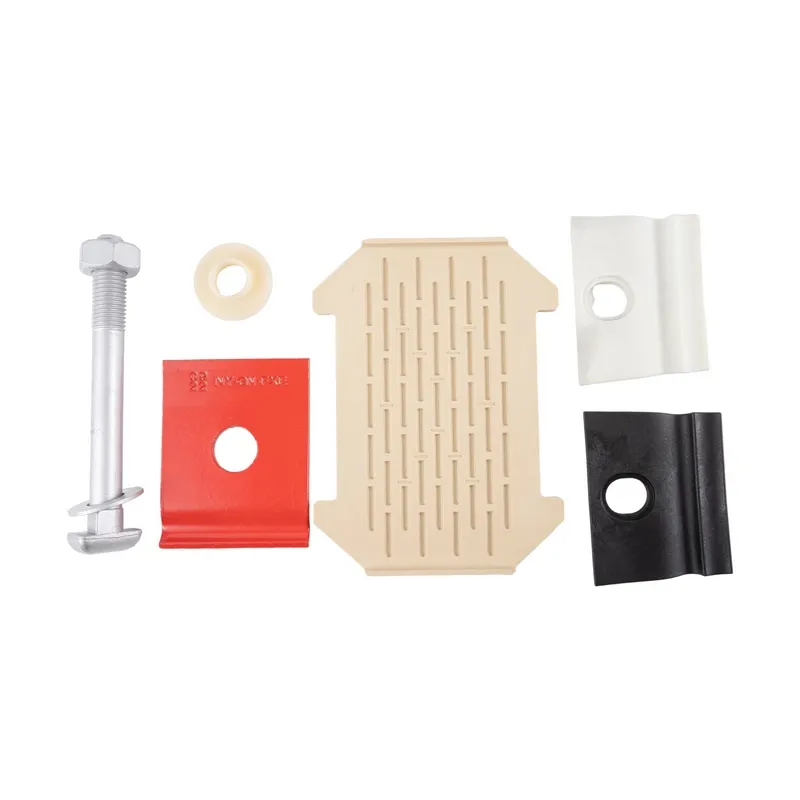

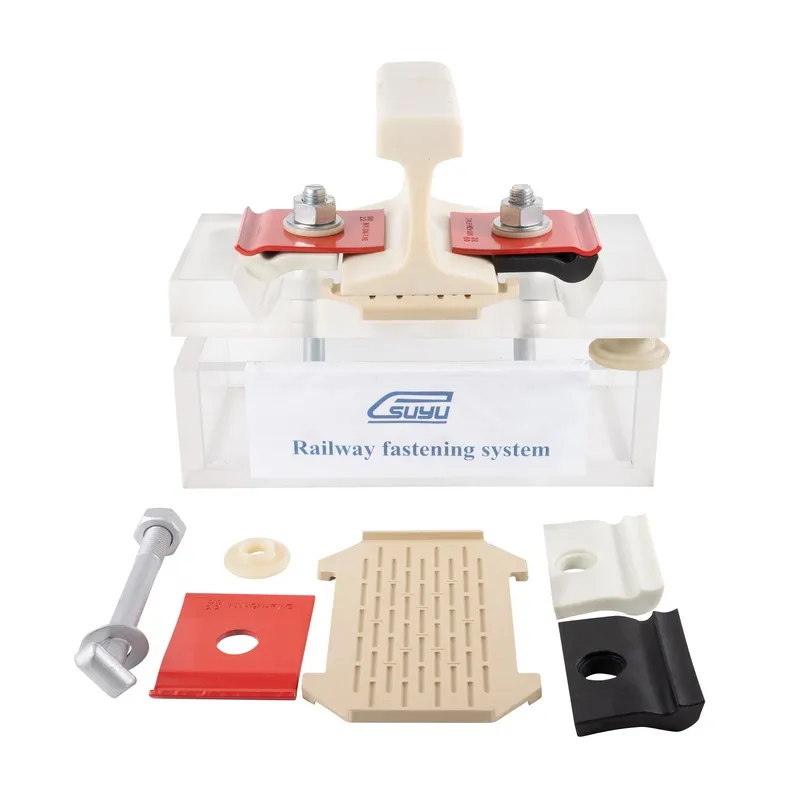

O sistema de fixação de trilhos NY-GN é adequado para o trilho 115RE. Um conjunto completo inclui 4 pcs SL parafusos, 4 pcs NY-GN placas elásticas, 4 pcs NY-GN arruelas de nylon, 2 pcs isolador No.6, 2 pcs isolador No.8, e 2pcs almofada de trilho U-2.
Parâmetros técnicos| Nome da peça | Item | Requisito técnico | Observações |

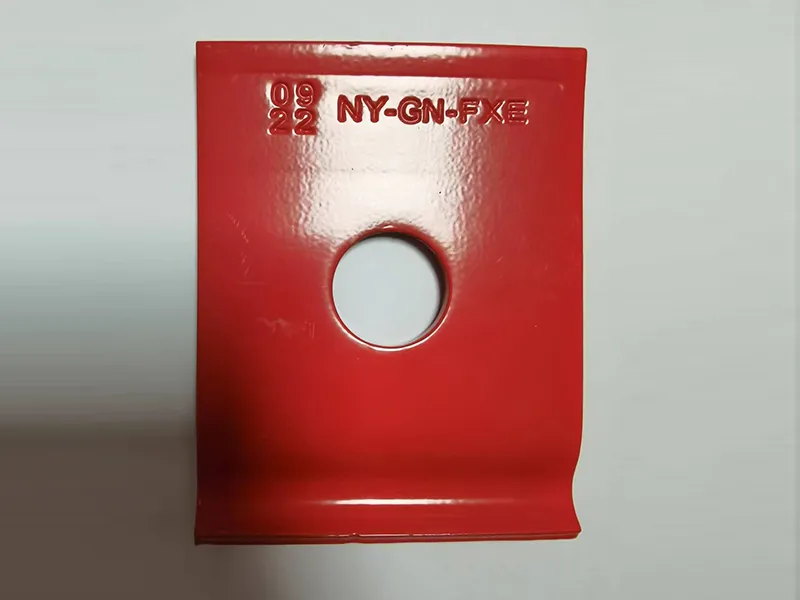

| Placa elástica NY-GN | Tipo | Espessura 5mm | Aplicação para diferentes tipos de trilhos |
| Material | 60Si2Mn | Composição química(%): C: 0.56-0.64, Mn: 0.60-0.90, Si: 1.60-2.00, Cr: ≤0.35, P: ≤0.03, S: ≤0.03 | |
| Acabamento | Plano (oleado), pintura na cor vermelha, ou mediante solicitação | Oferecido conforme pedido | |
| Dureza | 42-47HRC | ||
| Padrão | DIN17221, GB/T1222 | ||

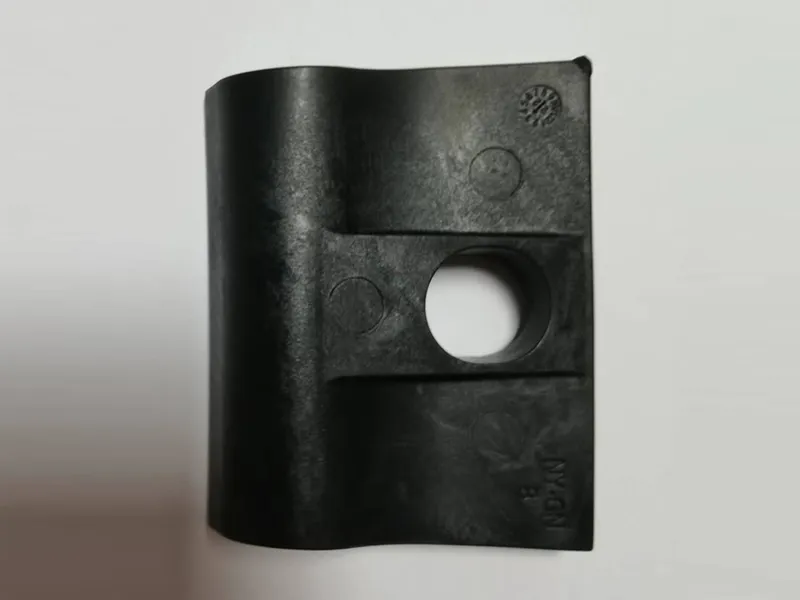

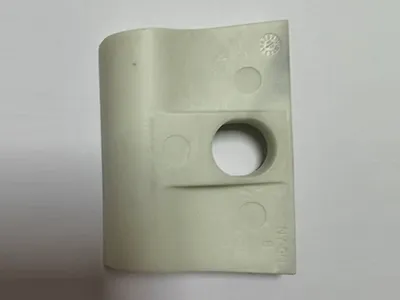

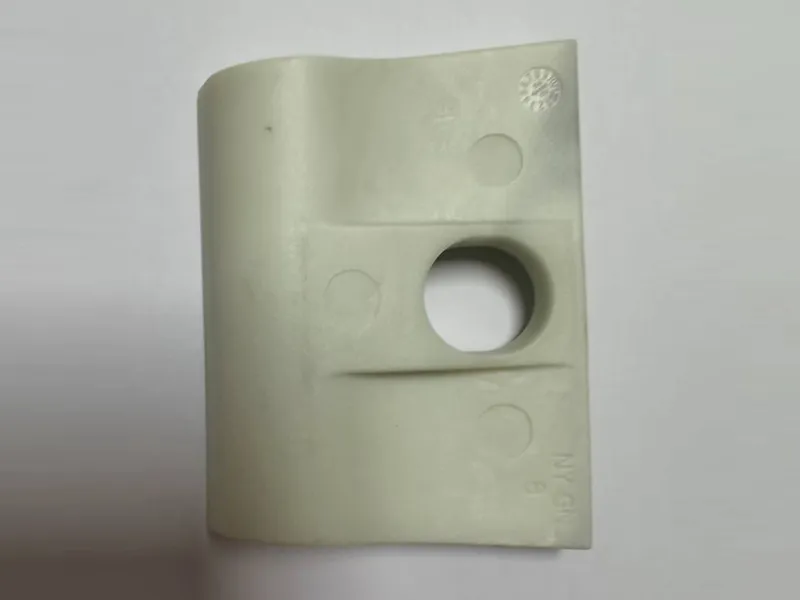

| Isolador NY-GN No.6& No.8 | Tipo | Adequado para trilhos UIC54, 115RE | |
| Material | Nylon Reforçado 6 (PA6+30%GF) | Densidade: 1,39g/cm³ Resistência à tração: 165Mpa Elongação: 3.5% Ponto de fusão: 226℃ Resistência de isolamento: ≥1.9×1012Ω Conteúdo de fibra de vidro: 30-35% Dureza: ≥114HRR | |
| Cor | Preto, branco ou a pedido | ||

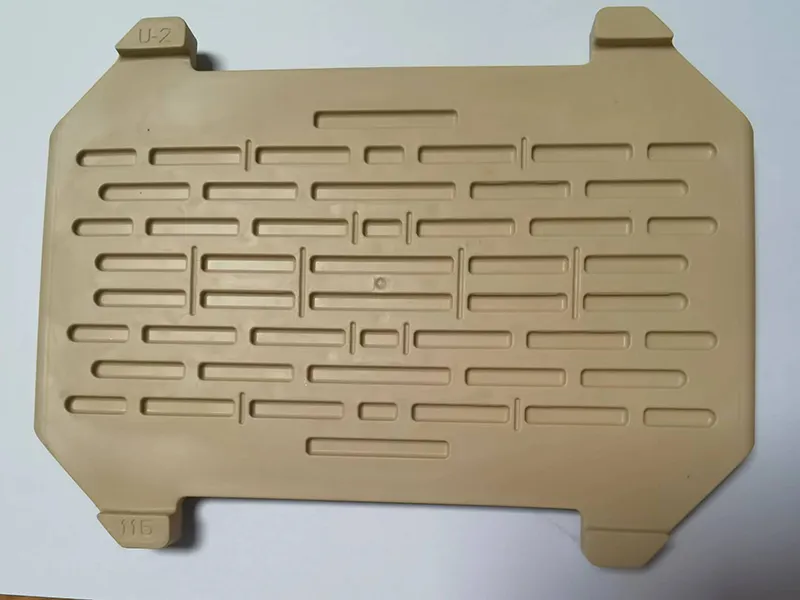

| Coxim de trilho U-2 | Tipo | Adequado para trilhos UIC54, 115RE | |
| Material | TPE (Elastômero Termoplástico) | Densidade: 1.09g/㎝3 Resistência à tração: 4,23Mpa Módulo de tração: 2,97Mpa Ponto de fusão: 200-220℃ Dureza: ≥40D | |
| Acabamento | Natural | ||

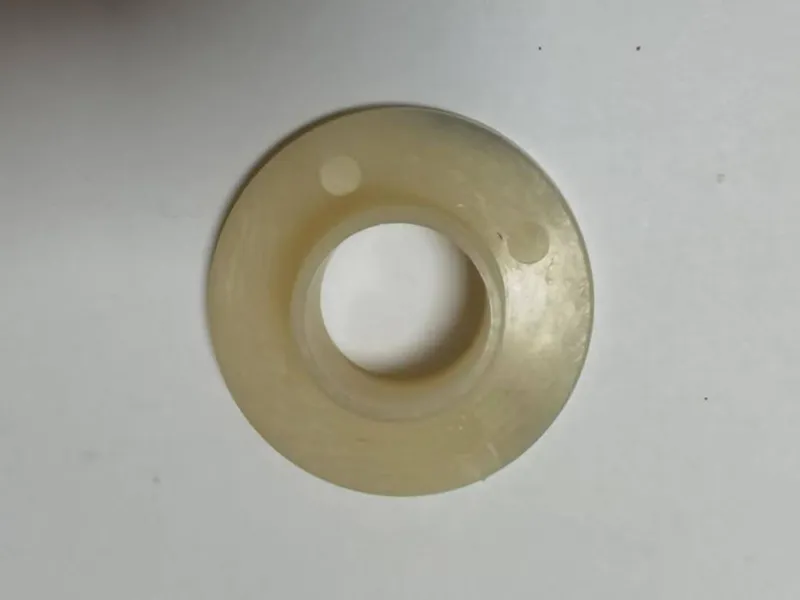

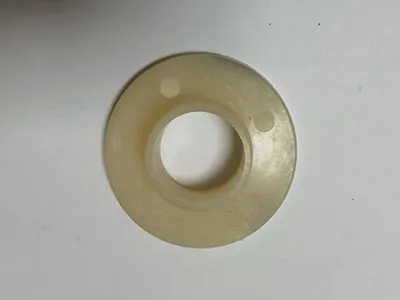

| Arruela de nylon | Tipo | Arruela de nylon NY | |
| Material | Nylon Reforçado 6 (PA6) | Densidade: 1.15g/㎝3 Resistência à tração: 66,3Mpa Elongação: 31.3% Ponto de fusão: 228℃ Resistência de isolamento: ≥2.8×1012Ω Dureza: ≥114HRR | |
| Acabamento | Natural | ||

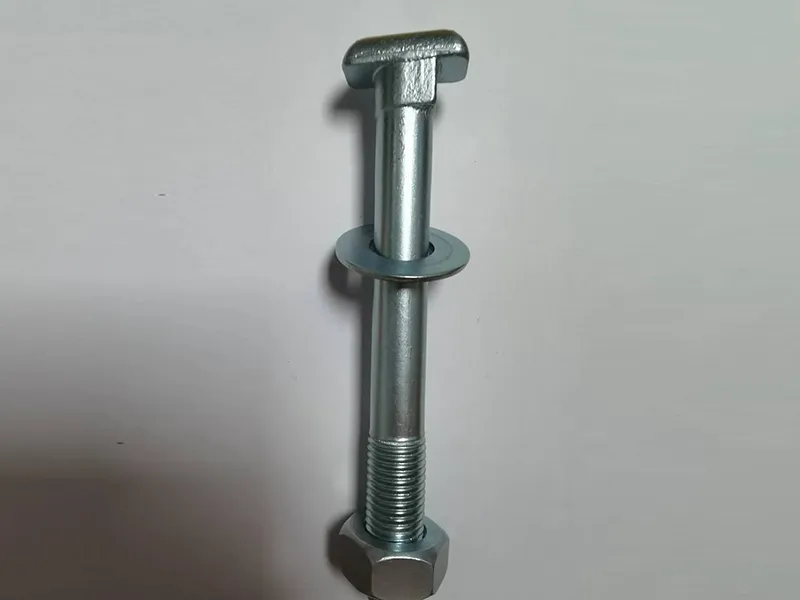

| Parafuso SL | Tipo | 7/8*186/201 | |
| Material | 45# | Composição química(%): C: 0.45, Mn: 0.65, Si: 0.25, P: 0.016, S: 0.001 | |
| Acabamento | Plano (oleado), preto de óxido, zincado, galvanizado a quente | ||
| Grau | 8.8 | Resistência à tração: ≥800Mpa Força de rendimento: ≥640Mpa Elongação: ≥12% | |
| Porca | Tipo | 7/8 | |
| Material | 45# | Composição química(%): C: 0.45, Mn: 0.65, Si: 0.25, P: 0.016, S: 0.001 | |
| Acabamento | Plano (oleado), preto de óxido, zincado, galvanizado a quente | ||
| Grau | 8 | HV295-353 | |
| Arruela plana | Tipo | 50*23*3 | |
| Material | Q235 | Composição química(%): C: 0.12-0.20, Mn: 0.30-0.70, Si: ≤0.3, P: ≤0.045, S: ≤0.045 | |
| Acabamento | Plano (oleado), preto de óxido, zincado, galvanizado a quente | ||
| Dureza | HV200-300 |
